RG59 + 3x2.5电力电缆 + 2x2x24AWG RS485+1x2x18AWG音频电缆，钢丝编织铠装低烟无卤护套组合电缆
结构
75Ohm RG59 同轴电缆
| 导体 | 0.81mm铜包钢 |
| 绝缘 | 聚乙烯（PE）. 直径3.65mm |
| 屏蔽 | 铝塑复合屏蔽和铝镁编织. 覆盖率80% |
| 护套 | 低烟无卤护套. 标称外径6.1mm |
| 护套颜色 | 黑色 |
24AWG RS485
| 导体 | 24AWG (7/0.2mm多股镀锡铜，遵循IEC 60228，2类），2线对 |
| 绝缘 | 聚乙烯（PE）. 厚度0.6mm |
| 屏蔽 | 铝塑复合带 |
| 排流线 | 24 AWG多股镀锡铜排流线 |
| 护套 | 低烟无卤护套. 标称外径9.0mm |
| 护套颜色 | 黑色 |
3x2.5mm²电力电缆
| 导体 | 2.5mm²多股镀锡铜，遵循IEC 60228，2类 |
| 绝缘 | 交联聚乙烯（XLPE）. 厚度0.7mm |
| 护套 | 低烟无卤护套. 标称外径12.0mm |
| 护套颜色 | 黑色 |
18AWG音频电缆
| 导体 | 1对18AWG (16/0.254mm多股镀锡铜 |
| 绝缘 | 聚乙烯（PE） |
| 屏蔽 | 铝塑复合带 |
| 排流线 | 24 AWG多股镀锡铜排流线 |
| 护套 | 低烟无卤护套. 标称外径6.5mm |
| 护套颜色 | 黑色 |

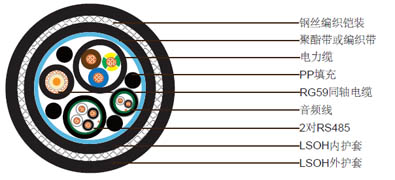

成缆构成
| 填充 | PP, PVC或PE | |
| 绕包带 | 聚酯带 | |
| 内护套 | 黑色低烟无卤（LSZH）, 厚度0.8-1.0mm | |
| 铠装 | 钢丝编织, | 覆盖率95% |
| 外护套 | LSZH, 厚度1.6- 1.8mm, 标称外径24±2mm | |
| 护套颜色 | 黑色 | |
| 电缆重量 | 730kg/km | |
电气性能和物理性能 @20°C
同轴电缆
| 阻抗 | 75±3Ohm (@1MHz) |
| 最大衰减 | 6.72dB/100m @50MHz |
RS485
| 标称阻抗 | 120±10Ω |
| 标称导体直流电阻@20°C | 78.7 Ohm/km |
| 衰减 | 1MHz 2.3dB/100m |
电力电缆
| 电阻 | 7.41Ohm/km |
| 绝缘电阻 | ≥5500 MOhmxkm |
Audio Cable
| 电阻 | 18.1Ohm/km |
| 绝缘电阻 | ≥1.1 MOhm .km |
成缆构成
| 最小弯曲半径 | 360mm |
| 工作温度 | -35°C/+90°C |
防火性能
| 烟密度 | IEC61034-1/2 |
| 无卤 | IEC60754-1/2 |
| 火焰传播 | IEC60332 |
