1xRG11 + 3x2.5电力电缆 + 4x1x2x24AWG数据线对，钢丝铠装低烟无卤护套组合电缆

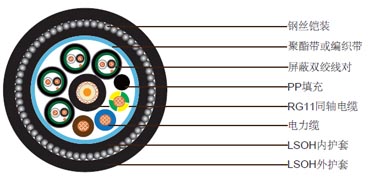

结构

1x75Ohm RG11同轴电缆(位于电缆中心)

导体	1.63mm实心裸铜
绝缘	聚乙烯（PE）. 直径7.25mm.
屏蔽	铜丝编织. 覆盖率95%
护套	低烟无卤护套. 标称外径10.3mm.
护套颜色	黑色

4x1x2x24AWG屏蔽对绞线对数据线缆( 位于同轴电缆周围)

导体	7/0.2mm多股镀锡铜
绝缘	聚氯乙烯（PVC）. 厚度0.5mm.
绝缘颜色	白色和黑色
单对屏蔽	铝塑复合带
排流线	24 AWG多股镀锡铜
护套	低烟无卤护套. 厚度0.80mm.
护套颜色	黑色加白色数字标注

3x2.5mm²电力电缆 ( 位于同轴电缆周围)

导体	2.5mm²多股镀锡铜
绝缘	交联聚乙烯（XLPE）. 外径3.41mm
绝缘颜色	蓝色, 棕色和黄绿色

成缆构成

填充	PP (位于同轴电缆周围)
绕包带	聚酯带或编织带
内护套	黑色低烟无卤（LSZH）, 厚度1.1mm
铠装	钢丝铠装,	直径1.25mm
外护套	LSZH, 厚度1.8mm, 标称外径26.0±1.0mm
护套颜色	黑色
电缆重量	1100kg/km

电气性能和物理性能@20°C

同轴电缆

阻抗	75±3Ohm (@1MHz)
最大衰减	3.3dB/100m @50MHz

电力电缆

电阻	7.41Ohm/km
绝缘电阻	≥5500 MOhmxkm

数据线对

电阻	900Ohm/km
绝缘电阻	≥1000 MOhmxkm

成缆构成

导体直流电阻/km@20°C	24AWG: 95.8ohm/km
	2.5mm²: 7.4ohm/km
	1.63mm: 9.26ohm/km
最小弯曲半径	312mm
工作温度	-10°C~70°C

防火性能

火焰传播	IEC60332-1
烟密度	IEC61034-1/2
无卤	IEC60754-1/2
