3x2.5电力电缆 + 6芯光缆，钢丝编织铠装组合电缆

结构

3x2.5mm²电力电缆

导体	7/0.67mm多股铜丝
绝缘	交联聚乙烯（XLPE） compound. 标称外径3.41mm
绝缘颜色	蓝色, 棕色和黄绿色

6芯中心松管式光缆

光纤	单模光纤满足或超过ITUT G.652.D
松套管	PBT套管，外径1.80±0.1mm, 包含6芯光纤, 套管内充满防水凝胶
玻璃纤维纱	玻璃纤维纱绕包于松套管外，形成外围增强单元.
护套	挤出PE外护套, 标称外径大约3.40mm
护套颜色	黑色

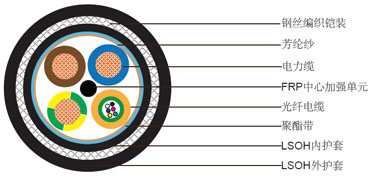

成缆构成

中心增强单元	1.5mm FRP 中心增强单元必要时加PE/PVC涂层
增强单元	芳纶纱螺旋缠绕于线芯外
内护套	黑色 PE, 厚度1.00mm
铠装	钢丝编织, 覆盖率80%, 0.25mm钢带铠装可选
护套	PE, 厚度1.80mm, 标称外径16.00±1.0mm
护套颜色	黑色

光纤特性

单模光纤满足或超过ITUT G.652.D，如下表

参数		ITU-TG.652D标准单模光纤	ITU-TG.655非零色散位移光纤	ITU-TG.656非零色散位移光纤
					单位
光纤代码		9	8	7
衰减, 松套管电缆	@1310nm	≤0.35	N/A	N/A	dB/km
	@1550nm	≤0.22	≤0.22	≤0.22	dB/km
	@1625nm	≤0.25	≤0.26	≤0.26	dB/km
衰减, 紧包缓冲式和半缓冲式电缆	@1310nm	≤0.38	N/A		dB/km
	@1550nm	≤0.28	N/A		dB/km
色散分布	在1260和1360nm之间	≤3.5	N/A	N/A	ps/(nm*km)
	在1460和1530nm (S Band)	N/A	N/A	2.0-7.0	ps/(nm*km)
	在1530和1565nm (C Band)	≤18	1.0-10.0	7.0-10.0	ps/(nm*km)
	在1565和1625nm (L Band)	≤22	7.0-12.0	10.0-14.0	ps/(nm*km)
零色散波长		1310±11	1530-1560	1460-1565	nm
零色散斜率		0.093	0.093	0.093	ps/(nm2. km)
在1300nm和 1550nm的不连续点		0.1	0.1	0.1	dB
模场直径	@1300nm	9.3±0.5	N/A	N/A	um
	@1550nm	10.4±0.8	8.5±0.6	9.0±0.5	um
光缆截止波长		≤1260	≤1450	≤1450	nm
PMD (单一光缆)		≤0.2	≤0.2	≤0.2	ps/km1/2
包层直径		125±1	125±1	125±1	um
芯/包层同心度误差		≤0.5	≤0.5	≤0.6	um
包层不圆度		≤1.0	≤1.0	≤1.0	%
覆层不圆度		≤6.0	≤6.0	≤6.0	%
涂层直径		245±10	245±10	245±10	um
验收水平		100 (0.7)	100 (0.7)	100 (0.7)	Kpsi/GN/m2
疲劳参数		≥20	≥20	≥20
0? ~ +70? @ 1310 & 1550nm的温度特性		0.1	0.1	0.1	Db/km

光纤无接点

物理性能

最小弯曲半径:
安装中: 25×OD
工作中: 12.5×OD
温度范围:
工作温度范围: -40°C (-40 oF to +70°C (+158 oF)
存储温度范围: -50°C (-58 oF to +70°C (+158 oF)
最大抗冲击力:
长期: 300N
短期: 10000N
最小拉力:
安装中: 1500N
工作中: 600N.
连续冲击: 4.0 N.m (J
对绞(扭曲): 180x10倍, 125xOD
循环挠曲: 25圈（铠装电缆）;
