BS 6346 PVC绝缘电缆(600/1000V)

应用

这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用,需要化学和物理保护的环境中(例如炼油厂,化工厂.......)。

结构

  • 导体实心铝或铜导体,2类多股圆形或扇形,遵循BS 6360/IEC 60228。
  • 绝缘PVC(聚氯乙烯),TI1类
  • 色彩编码1芯:棕色
    2芯:棕色或蓝色
    3芯:棕色、黑色、灰色
    4芯:蓝色、棕色、黑色、灰色
    5芯:黄绿色、蓝色、棕色、黑色、灰色
    5芯以上:白色线芯加黑色数字标识
  • 填充(可选)PVC或聚丙烯纱
  • 粘贴带(可选)聚酯带(麦拉)
  • 内护套/内衬PVC (聚氯乙烯)
  • 铠装单芯:AWA (铝丝铠装);多芯:SWA (钢丝或钢带铠装)
  • 外护套PVC(聚氯乙烯),TM1类

技术参数

  • 额定电压600/1000V
  • 额定温度-20°C to +60°C
  • 弯曲半径单芯:10 × 外径;多芯:8 × 外径
  • 防火IEC60332第一部分,BS4066第一部分

电缆参数

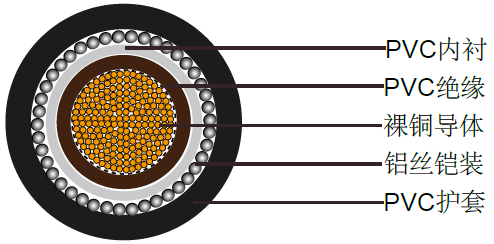

单芯600/1000V多股圆形铜导体电缆

  • BS6346单芯多股圆形铜导体电缆(600/1000V)
标称导体截面积 股数/直径 标称绝缘厚度 标称内衬厚度 标称铝丝铠装直径 标称护套厚度 标称外径 标称电缆重量
mm² No./mm mm mm mm mm mm kg/km
1x50 19/1.78 1.4 0.8 1.25 1.5 19.1 820
1x70 19/2.14 1.4 0.8 1.25 1.6 21.1 1070
1x95 19/2.52 1.6 0.8 1.25 1.6 23.4 1390
1x120 37/2.03 1.6 1.0 1.6 1.7 26.3 1600
1x150 37/2.25 1.8 1.0 1.6 1.7 28.3 1900
1x185 37/2.52 2.0 1.0 1.6 1.8 30.8 2450
1x240 61/2.25 2.2 1.0 1.6 1.9 34.1 3100
1x300 61/2.52 2.4 1.0 1.6 1.9 37.0 3760
1x400 61/2.85 2.6 1.2 2.0 2.1 42.0 4850
1x500 61/3.20 2.8 1.2 2.0 2.1 45.6 5930
1x630 61/3.65 2.8 1.2 2.0 2.2 49.7 7390
1x800 127/2.85 2.8 1.4 2.5 2.4 55.8 9400
1x1000 127/3.20 3.0 1.4 2.5 2.5 61.0 11430

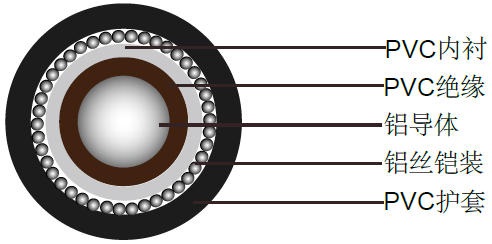

单芯600/1000V实心铝导体电缆

  • BS6346单芯实心铝导体电缆(600/1000V)
标称导体截面积 标称绝缘厚度 标称内衬厚度 标称铝丝铠装直径 铠装带 标称护套厚度 标称外径 标称电缆重量
厚度 宽度 铝丝铠装 铝带铠装
mm² mm mm mm mm mm mm mm mm kg/km
1x50 1.4 0.8 1.25 0.6 2.4 1.5 17.8 16.5 530
1x70 1.4 0.8 1.25 0.6 2.4 1.6 19.6 18.3 650
1x95 1.6 0.8 1.25 0.6 2.4 1.6 21.7 20.4 810
1x120 1.6 1 1.6 0.6 2.4 1.7 24.3 22.3 960
1x150 1.8 1 1.6 0.6 2.4 1.7 26.1 24.1 1115
1x185 2 1 1.6 1 3.6 1.8 28.3 27.1 1315
1x240 2.2 1 1.6 1 3.6 1.9 31.2 30 1610
1x300 2.4 1 1.6 1 3.6 1.9 33.7 32.5 1890

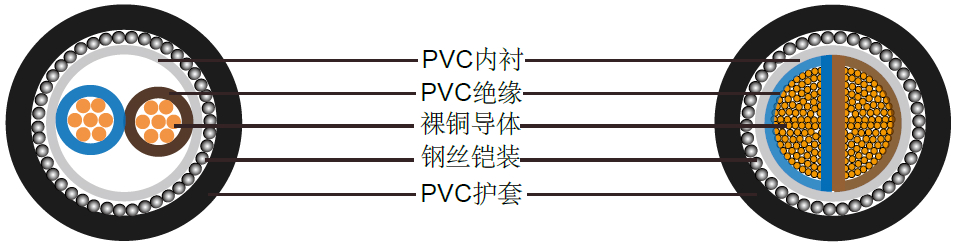

两芯600/1000V多股铜导体电缆

  • BS6346两芯多股铜导体电缆(600/1000V)
标称导体截面积 股数/直径 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称电缆重量
挤出型内衬 带状内衬
mm² No./mm mm mm mm mm mm mm kg/km
2x1.5 7/0.53 0.6 0.8 0.9 1.4 12.3 - 270
2x2.5 7/0.67 0.7 0.8 0.9 1.4 13.6 - 350
2x4 7/0.85 0.8 0.8 0.9 1.4 15.1 - 470
2x6 7/1.04 0.8 0.8 0.9 1.5 16.5 - 580
2x10 7/1.35 1.0 0.8 1.25 1.6 20.1 - 840
2x16 7/1.70 1.0 0.8 1.25 1.6 21.9 21.9 990
2x25 7/2.14 1.2 1.0 1.6 1.7 26.7 26.3 1480
2x25* 7/2.14 1.2 1.0 1.6 1.7 23.0 22.6 1480
2x35 19/1.53 1.2 1.0 1.6 1.8 29.2 28.8 1770
2x35* 19/1.53 1.2 1.0 1.6 1.8 24.8 24.4 1770
2x50* 19/1.78 1.4 1.0 1.6 1.9 27.8 27.4 1900
2x70* 19/2.14 1.4 1.0 1.6 1.9 30.4 30.0 2430
2x95* 19/2.52 1.6 1.2 2.0 2.1 35.5 34.7 2970
2x120* 37/2.03 1.6 1.2 2.0 2.2 38.0 37.2 3970
2x150* 37/2.25 1.8 1.2 2.0 2.3 41.3 40.5 4700
2x185* 37/2.52 2.0 1.4 2.5 2.4 46.4 45.2 5990
2x240* 61/2.25 2.2 1.4 2.5 2.5 51.2 50.0 7420
2x300* 61/2.52 2.4 1.6 2.5 2.7 56.4 54.8 8950
2x400* 61/2.85 2.6 1.6 2.5 2.9 61.9 60.3 11030

*扇形多股导体(2类)

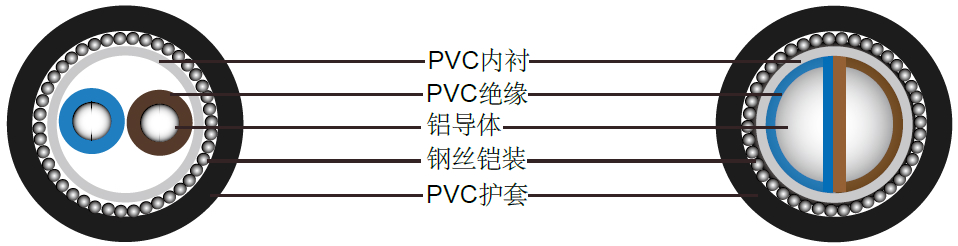

两芯600/1000V实心铝导体电缆

  • BS6346两芯铝导体电缆(600/1000V)
标称导体截面积 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 铠装带 标称护套厚度 标称外径 标称电缆重量
厚度 宽度 铝丝铠装 铝带铠装
挤出型内衬 带状内衬
mm² mm mm mm mm mm mm mm mm mm kg/km
2x16 1 0.8 1.25 0.6 2.4 1.6 20.6 20.6 19.3 795
2x25 1.2 1 1.6 0.6 2.4 1.7 25 24.6 22.6 1170
2x25* 1.2 1 1.6 0.6 2.4 1.7 21.3 20.9 18.9 1170
2x35 1.2 1 1.6 0.6 2.4 1.8 27.2 26.8 24.8 1340
2x35* 1.2 1 1.6 0.6 2.4 1.8 22.9 22.5 20.5 1340
2x50* 1.4 1 1.6 0.6 2.4 1.9 25.5 25.1 23.1 1450
2x70* 1.4 1 1.6 1 3.6 1.9 27.7 27.3 26.1 1560
2x95* 1.6 1.2 2.0 1 3.6 2.1 32.4 31.6 29.6 2200

*实心扇状导体(1类)

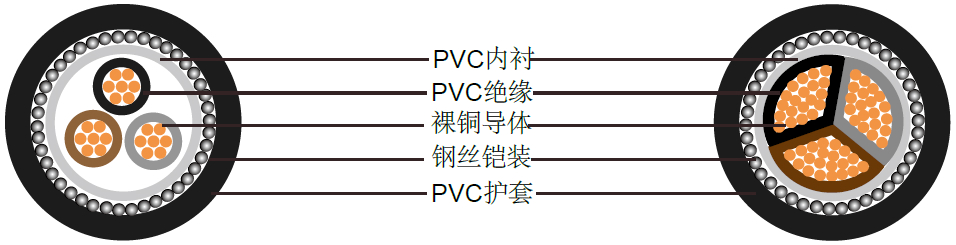

三芯600/1000V多股铜导体电缆

  • BS6346三芯多股铜导体电缆(600/1000V)
标称导体截面积 股数/直径 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称电缆重量
挤出型内衬 带状内衬
mm² No./mm mm mm mm mm mm mm kg/km
3x1.5 7/0.53 0.6 0.8 0.9 1.4 12.8 - 307
3x2.5 7/0.67 0.7 0.8 0.9 1.4 14.1 - 387
3x4 7/0.85 0.8 0.8 0.9 1.4 15.8 - 493
3x6 7/1.04 0.8 0.8 1.25 1.5 18.0 - 701
3x10 7/1.35 1.0 0.8 1.25 1.6 21.2 - 967
3x16 7/1.70 1.0 0.8 1.25 1.6 23.1 23.1 1219
3x25 7/2.14 1.2 1.0 1.6 1.7 28.2 27.8 1612
3x25* 7/2.14 1.2 1.0 1.6 1.7 25.0 24.6 1612
3x35 19/1.53 1.2 1.0 1.6 1.8 30.8 30.4 1992
3x35* 19/1.53 1.2 1.0 1.6 1.8 27.1 26.7 1992
3x50* 19/1.78 1.4 1.0 1.6 1.9 30.5 30.1 2534
3x70* 19/2.14 1.4 1.2 2.0 2.0 35.0 34.2 3518
3x95* 19/2.52 1.6 1.2 2.0 2.1 39.3 38.5 4510
3x120* 37/2.03 1.6 1.2 2.0 2.2 42.2 41.4 5375
3x150* 37/2.25 1.8 1.4 2.5 2.4 47.5 46.3 6810
3x185* 37/2.52 2.0 1.4 2.5 2.5 51.9 50.7 8190
3x240* 61/2.25 2.2 1.6 2.5 2.6 57.8 56.2 10280
3x300* 61/2.52 2.4 1.6 2.5 2.8 63.2 61.6 12430
3x400* 61/2.85 2.6 1.6 2.5 3.0 69.6 68.0 15400

*扇形多股导体(2类)

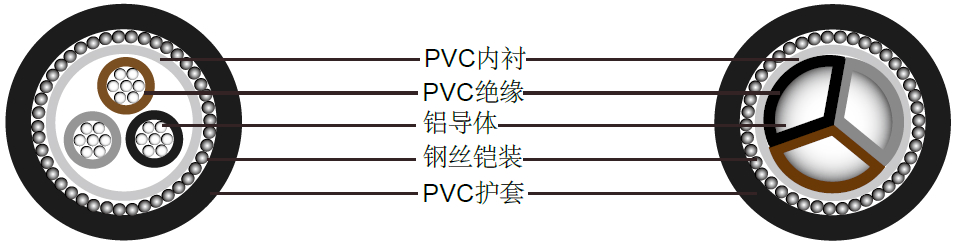

三芯600/1000V实心铝导体电缆

  • BS6346三芯实心铝导体电缆(600/1000V)
标称导体截面积 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 铠装带 标称护套厚度 标称外径 标称电缆重量
厚度 宽度 铝丝铠装 铝带铠装
挤出型内衬 带状内衬
mm² mm mm mm mm mm mm mm mm mm kg/km
3x16 1 0.8 1.25 0.6 2.4 1.6 21.7 21.7 20.4 925
3x25 1.2 1 1.6 0.6 2.4 1.7 23.9 23.5 21.5 1150
3x25* 1.2 1 1.6 0.6 2.4 1.7 25.8 25.4 23.4 1150
3x35 1.2 1 1.6 0.6 2.4 1.8 26.4 26.0 24.1 1345
3x35* 1.2 1 1.6 0.6 2.4 1.8 28.7 28.3 27.3 1345
3x50* 1.4 1 1.6 1 3.6 1.9 28.9 28.5 26.4 1610
3x70* 1.4 1.2 2 1 3.6 2 33 32.2 30.2 2220
3x95* 1.6 1.2 2 1.4 4.8 2.1 37.1 36.3 35.1 2745
3x120* 1.6 1.2 2 1.4 4.8 2.2 39.7 38.9 37.7 3145
3x150* 1.8 1.4 2.5 1.4 4.8 2.4 44.7 43.5 41.3 4020
3x185* 2 1.4 2.5 1.4 4.8 2.5 48.7 47.5 45.3 4730
3x240* 2.2 1.6 2.5 1.8 6.4 2.6 54.2 52.6 51.2 5820
3x300* 2.4 1.6 2.5 1.8 6.4 2.8 59.2 57.6 56.2 6850

*实心扇状导体(1类)

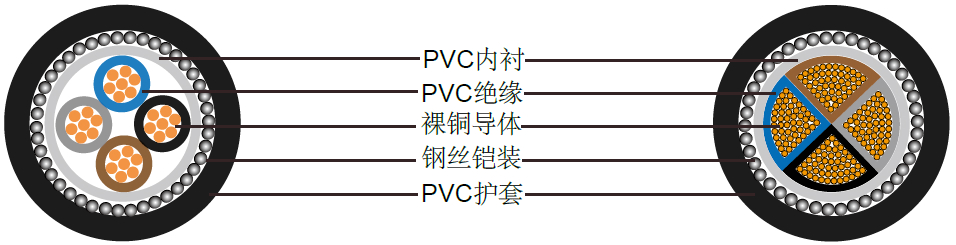

四芯600/1000V多股铜导体电缆

  • BS6346四芯多股铜导体电缆(600/1000V)
标称导体截面积 股数/直径 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称电缆重量
挤出型内衬 带状内衬
mm² No./mm mm mm mm mm mm mm kg/km
4x1.5 7/0.53 0.6 0.8 0.9 1.4 13.5 - 330
4x2.5 7/0.67 0.7 0.8 0.9 1.4 15.0 - 430
4x4 7/0.85 0.8 0.8 1.25 1.5 17.8 - 640
4x6 7/1.04 0.8 0.8 1.25 1.5 19.2 - 770
4x10 7/1.35 1.0 0.8 1.25 1.6 22.8 - 1070
4x16 7/1.70 1.0 1.0 1.6 1.7 26.3 25.9 1550
4x25 7/2.14 1.2 1.0 1.6 1.8 30.7 30.3 2005
4x25* 7/2.14 1.2 1.0 1.6 1.8 27.8 27.4 2005
4x35 19/1.53 1.2 1.0 1.6 1.9 33.7 33.3 2490
4x35* 19/1.53 1.2 1.0 1.6 1.9 30.3 29.9 2490
4x50* 19/1.78 1.4 1.2 2.0 2.0 35.4 34.6 3475
4x70* 19/2.14 1.4 1.2 2.0 2.1 39.2 38.4 4480
4x95* 19/2.52 1.6 1.2 2.0 2.2 43.3 43.5 5710
4x120* 37/2.03 1.6 1.4 2.5 2.4 49.3 48.1 7350
4x150* 37/2.25 1.8 1.4 2.5 2.5 53.6 52.4 8720
4x185* 37/2.52 2.0 1.6 2.5 2.6 59.0 57.4 10540
4x240* 61/2.25 2.2 1.6 2.5 2.8 65.7 64.1 13290
4x300* 61/2.52 2.4 1.6 2.5 3.0 72.0 70.4 16050
4x400* 61/2.85 2.6 1.8 3.15 3.3 81.3 79.3 20950

*扇形多股导体(2类)

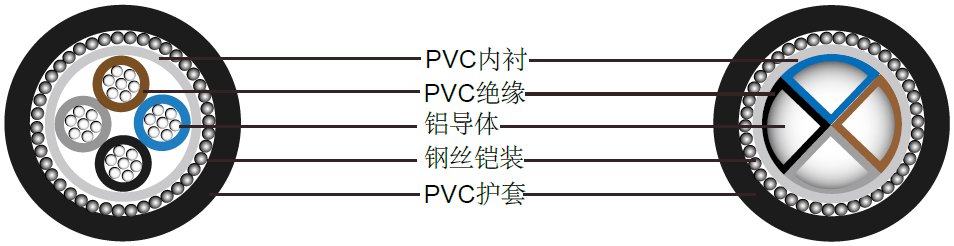

四芯600/1000V实心铝导体电缆

  • BS6346四芯实心铝导体电缆(600/1000V)
标称导体截面积 标称绝缘厚度 标称内衬厚度 标称铝丝铠装直径 铠装带 标称护套厚度 标称外径 标称电缆重量
厚度 宽度 铝丝铠装 铝带铠装
挤出型内衬 带状内衬
mm² mm mm mm mm mm mm mm mm mm kg/km
4x16 1 1 1.6 0.6 2.4 1.7 24.7 24.3 22.3 1125
4x25 1.2 1 1.6 0.6 2.4 1.8 28.7 28.3 26.3 1390
4x25* 1.2 1 1.6 0.6 2.4 1.8 26.3 25.9 23.9 1390
4x35 1.2 1 1.6 0.6 2.4 1.9 31.3 30.9 28.9 1625
4x35* 1.2 1 1.6 0.6 2.4 1.9 28.6 28.2 26.2 1625
4x50* 1.4 1.2 2 1 3.6 2 33.3 32..5 30.5 2240
4x70* 1.4 1.2 2 1 3.6 2.1 36.8 36.0 34 2750
4x95* 1.6 1.2 2 1.4 4.8 2.2 41.5 40.7 39.5 3360
4x120* 1.6 1.4 2.5 1.4 4.8 2.4 46.1 44.9 42.7 4380
4x150* 1.8 1.4 2.5 1.4 4.8 2.5 50.1 48.9 46.7 5000
4x185* 2 1.6 2.5 1.8 6.4 2.6 55.1 53.5 52.1 5960
4x240* 2.2 1.6 2.5 1.8 6.4 2.8 61.2 59.6 58.2 7340
4x300* 2.4 1.6 2.5 1.8 6.4 3 67 65.4 64 8610

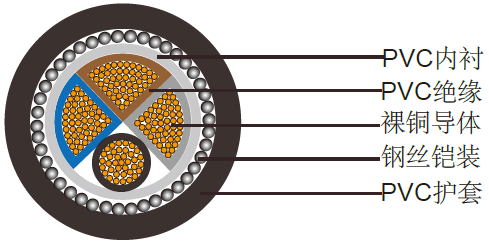

3+1芯(加接地线)600/1000V多股铜导体电缆

  • BS6346 3+1芯多股铜导体电缆(600/1000V)
标称导体截面积 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称电缆重量
相线 地线 相线 地线
mm² mm² mm mm mm mm mm mm kg/km
3x10 3x6 1.0 0.8 1.0 1.25 1.8 23.4 1370
3x16 3x10 1.0 1.0 1.0 1.25 1.8 25.0 1620
3x25* 3x16 1.2 1.0 1.0 1.6 1.8 27.8 1900
3x35* 3x16 1.2 1.0 1.0 1.6 1.8 29.5 2300
3x50* 3x25 1.4 1.2 1.0 1.6 1.9 33.1 3050
3x70* 3x35 1.4 1.2 1.2 2.0 2.0 38.0 4130
3x95* 3x50 1.6 1.4 1.2 2.0 2.2 43.7 5370
3x120* 3x70 1.6 1.4 1.4 2.5 2.3 49.0 6840
3x150* 3x70 1.8 1.4 1.4 2.5 2.4 52.0 8040
3x185* 3x95 2.0 1.6 1.4 2.5 2.5 57.2 9760
3x240* 3x120 2.2 1.6 1.6 2.5 2.7 63.7 12210
3x300* 3x150 2.4 1.8 1.6 2.5 2.9 69.8 14840
3x300* 3x185 2.4 2.0 1.6 2.5 2.9 71.8 17730
3x400* 3x185 2.6 2.0 1.8 3.15 3.1 78.6 19090

*扇形多股导体(2类)

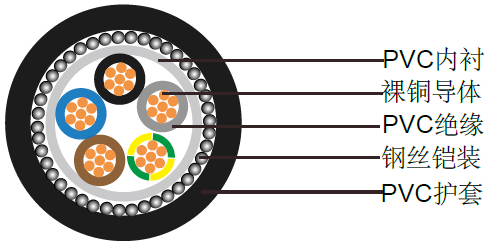

五芯600/1000V多股铜导体电缆

  • BS6346五芯多股铜导体电缆(600/1000V)
标称导体截面积 股数/直径 标称绝缘厚度 标称内衬厚度 标称钢丝铠装直径 标称护套厚度 标称外径 标称电缆重量
挤出型内衬 带状内衬
mm² No./mm mm mm mm mm mm mm kg/km
5x1.5 7/0.53 0.6 0.8 0.9 1.4 14.3 - 430
5x2.5 7/0.67 0.7 0.8 0.9 1.5 16.3 - 545
5x4 7/0.85 0.8 0.8 1.25 1.5 19.0 - 790
5x6 7/1.04 0.8 0.8 1.25 1.6 20.9 - 880
5x10 7/1.35 1.0 1.0 1.6 1.7 25.8 - 1150
5x16 7/1.70 1.0 1.0 1.6 1.7 28.4 28.0 1670
5x25 7/2.14 1.2 1.0 1.6 1.9 33.5 33.1 2250
5x35 19/1.53 1.2 1.0 1.6 1.9 36.6 36.2 2670
5x50 19/1.78 1.4 1.2 2.0 2.1 43.0 42.2 3590
5x70 19/2.14 1.4 1.2 2.0 2.2 48.1 47.3 4610

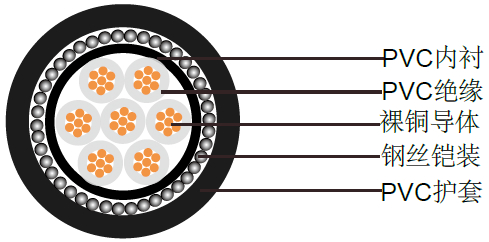

多芯600/1000V多股铜导体电缆

  • BS6346多芯多股铜导体电缆(600/1000V)
芯数 标称导体截面积 股数/直径 标称绝缘厚度 标称内衬厚度 标称铝丝铠装直径 标称护套厚度 标称外径 标称电缆重量
mm² No./mm mm mm mm mm mm kg/km
7 1.5 7/0.53 0.6 0.8 0.9 1.4 15.2 500
10 1.5 7/0.53 0.6 0.8 1.25 1.5 18.6 780
12 1.5 7/0.53 0.6 0.8 1.25 1.5 19.4 830
19 1.5 7/0.53 0.6 0.8 1.25 1.6 22.2 1090
27 1.5 7/0.53 0.6 1.0 1.6 1.7 26.7 1600
37 1.5 7/0.53 0.6 1.0 1.6 1.8 29.2 1940
48 1.5 7/0.53 0.6 1.0 1.6 1.9 32.9 2360
7 2.5 7/0.67 0.7 0.8 1.25 1.5 18.0 750
10 2.5 7/0.67 0.7 0.8 1.25 1.6 21.8 1000
12 2.5 7/0.67 0.7 0.8 1.25 1.6 22.4 1080
19 2.5 7/0.67 0.7 1.0 1.6 1.7 26.6 1640
27 2.5 7/0.67 0.7 1.0 1.6 1.8 30.7 2110
37 2.5 7/0.67 0.7 1.0 1.6 1.9 34.0 2600
48 2.5 7/0.67 0.7 1.2 2.0 2.1 39.5 3520
7 4 7/0.85 0.8 0.8 1.25 1.6 20.5 970
10 4 7/0.85 0.8 1.0 1.6 1.7 26.1 1500
12 4 7/0.85 0.8 1.0 1.6 1.7 26.8 1630
19 4 7/0.85 0.8 1.0 1.6 1.8 30.5 2170
27 4 7/0.85 0.8 1.2 2.0 2.0 37.1 3170
37 4 7/0.85 0.8 1.2 2.0 2.1 40.8 3910
48 4 7/0.85 0.8 1.2 2.0 2.2 46.0 4790
