BS 6346 PVC绝缘电缆(1900/3300V)
应用
这种电缆是用于电源和控制电路,此电缆的钢丝铠装祈祷很好的保护作用,因此在工业中很适用于潮湿的地下环境中。
结构
- 导体实心铝或铜导体,2类多股圆形或扇形, 遵循BS 6360/IEC 60228。
- 绝缘PVC(聚氯乙烯),TI1类
- 色彩编码1芯:棕色
2芯:棕色或蓝色
3芯:棕色、黑色、灰色
4芯:蓝色、棕色、黑色、灰色
5芯:黄绿色、蓝色、棕色、黑色、灰色
5芯以上:白色线芯加黑色数字标识
- 填充(可选)PVC或聚丙烯纱
- 粘贴带(可选)聚酯带(麦拉)
- 内护套/内衬PVC (聚氯乙烯)
- 铠装单芯:AWA (铝丝铠装);多芯:SWA (钢丝或钢带铠装)
- 外护套PVC(聚氯乙烯),TM1类
技术参数
- 额定电压1900/3300V
- 额定温度-20°C to +60°C
- 弯曲半径单芯:10 × 外径;多芯:8 × 外径
- 防火IEC60332第一部分,BS4066第一部分
电缆参数

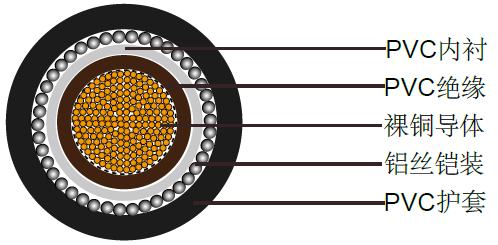

单芯1900/3300V多股圆形铜导体电缆
标称导体截面积 |
股数/直径 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
19/1.78 |
2.2 |
0.8 |
1.25 |
1.6 |
21.0 |
840 |
1x70 |
19/2.14 |
2.2 |
0.8 |
1.25 |
1.6 |
22.8 |
1070 |
1x95 |
19/2.52 |
2.2 |
1.0 |
1.6 |
1.7 |
26.0 |
1445 |
1x120 |
37/2.03 |
2.2 |
1.0 |
1.6 |
1.7 |
27.7 |
1715 |
1x150 |
37/2.25 |
2.2 |
1.0 |
1.6 |
1.8 |
29.4 |
2010 |
1x185 |
37/2.52 |
2.2 |
1.0 |
1.6 |
1.8 |
31.3 |
2380 |
1x240 |
61/2.25 |
2.2 |
1.0 |
1.6 |
1.9 |
34.1 |
2975 |
1x300 |
61/2.52 |
2.4 |
1.0 |
1.6 |
1.9 |
37.0 |
3615 |
1x400 |
61/2.85 |
2.6 |
1.2 |
2.0 |
2.1 |
42.0 |
4655 |
1x500 |
61/3.20 |
2.8 |
1.2 |
2.0 |
2.1 |
45.6 |
5725 |
1x630 |
61/3.65 |
2.8 |
1.2 |
2.0 |
2.2 |
49.7 |
7150 |
1x800 |
127/2.85 |
2.8 |
1.4 |
2.5 |
2.4 |
55.8 |
9160 |
1x1000 |
127/3.20 |
3.0 |
1.4 |
2.5 |
2.5 |
61.0 |
11400 |

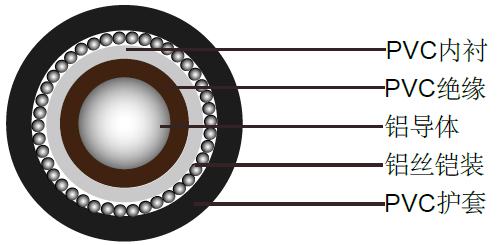

单芯1900/3300V实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
2.2 |
0.8 |
1.25 |
1.6 |
19.8 |
625 |
1x70 |
2.2 |
0.8 |
1.25 |
1.6 |
21.3 |
735 |
1x95 |
2.2 |
1.0 |
1.6 |
1.7 |
24.3 |
965 |
1x120 |
2.2 |
1.0 |
1.6 |
1.7 |
25.6 |
1090 |
1x150 |
2.2 |
1.0 |
1.6 |
1.8 |
27.1 |
1250 |
1x185 |
2.2 |
1.0 |
1.6 |
1.8 |
28.8 |
1415 |
1x240 |
2.2 |
1.0 |
1.6 |
1.9 |
31.2 |
1680 |
1x300 |
2.4 |
1.0 |
1.6 |
1.9 |
33.7 |
1935 |

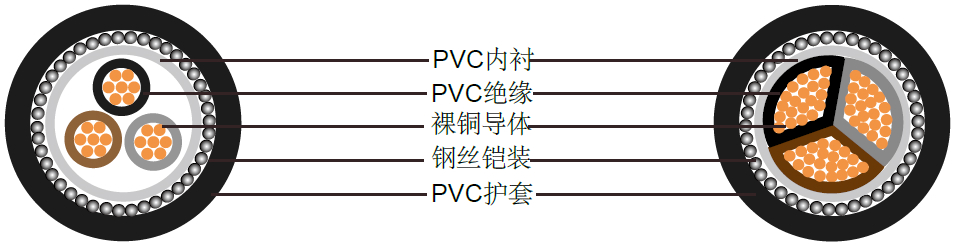

三芯1900/3300V多股铜导体电缆
标称导体截面积 |
股数/直径 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
7/1.70 |
2.2 |
1.0 |
1.6 |
1.8 |
30.3 |
1700 |
3x25 |
7/2.14 |
2.2 |
1.0 |
1.6 |
1.8 |
33.1 |
2085 |
3x35 |
19/1.53 |
2.2 |
1.0 |
1.6 |
1.9 |
35.8 |
2405 |
3x35* |
19/1.53 |
2.2 |
1.0 |
1.6 |
1.9 |
32.1 |
2405 |
3x50* |
19/1.78 |
2.2 |
1.2 |
2.0 |
2.0 |
35.6 |
3160 |
3x70* |
19/2.14 |
2.2 |
1.2 |
2.0 |
2.1 |
38.9 |
3925 |
3x95* |
19/2.52 |
2.2 |
1.2 |
2.0 |
2.2 |
42.3 |
4860 |
3x120* |
37/2.03 |
2.2 |
1.4 |
2.5 |
2.3 |
46.6 |
6205 |
3x150* |
37/2.25 |
2.2 |
1.4 |
2.5 |
2.4 |
49.4 |
7175 |
3x185* |
37/2.52 |
2.2 |
1.4 |
2.5 |
2.5 |
52.8 |
8320 |
3x240* |
61/2.25 |
2.2 |
1.6 |
2.5 |
2.6 |
57.8 |
10395 |
3x300* |
61/2.52 |
2.4 |
1.6 |
2.5 |
2.8 |
63.2 |
12575 |
3x400* |
61/2.85 |
2.6 |
1.6 |
2.5 |
3.0 |
69.6 |
15325 |
*扇形多股导体(2类)

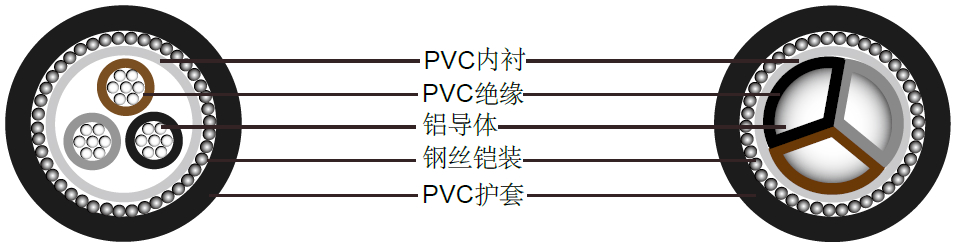

三芯1900/3300V实心铝导体电缆
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铠装直径 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
2.2 |
1.0 |
1.6 |
1.8 |
28.9 |
1630 |
3x25 |
2.2 |
1.0 |
1.6 |
1.8 |
31.3 |
1880 |
3x35 |
2.2 |
1.0 |
1.6 |
1.9 |
33.7 |
2145 |
3x35* |
2.2 |
1.0 |
1.6 |
1.9 |
30.6 |
2145 |
3x50* |
2.2 |
1.2 |
2.0 |
2.0 |
33.9 |
2880 |
3x70* |
2.2 |
1.2 |
2.0 |
2.1 |
36.9 |
3340 |
3x95* |
2.2 |
1.2 |
2.0 |
2.2 |
40.0 |
3870 |
3x120* |
2.2 |
1.4 |
2.5 |
2.3 |
44.0 |
4980 |
3x150* |
2.2 |
1.4 |
2.5 |
2.4 |
46.5 |
5585 |
3x185* |
2.2 |
1.4 |
2.5 |
2.5 |
49.6 |
6250 |
3x240* |
2.2 |
1.6 |
2.5 |
2.6 |
54.2 |
7315 |
3x300* |
2.4 |
1.6 |
2.5 |
2.8 |
59.2 |
8365 |
*扇形导体 (1类)
