P15 UX 0.6/1kV
应用
该电缆具有阻燃和低烟无卤的特性，可用作接地线或中间连接线。
标准
IEC 60092-353
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

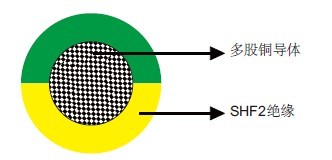

结构
导体：IEC 60228 class 2或class 5多股镀锡退火铜导体。
绝缘： 无卤热固材料SHF2。用作接地线时，电缆为黄/绿色。用作单芯线时，电缆为灰白，黑，红或蓝色。
电气特性
标称导体截面积 |
mm² |
10 |
16 |
25 |
35 |
50 |
70 |
标称导体直径 |
mm |
4 |
5.1 |
6.5 |
7.4 |
8.7 |
10.3 |
最大直流电阻@20℃ |
Ω/km |
1.84 |
1.16 |
0.734 |
0.529 |
0.391 |
0.27 |
连续额定电流@45℃ 1芯 |
A |
72 |
96 |
127 |
157 |
196 |
242 |
短路电流1s |
A |
1430 |
2290 |
3580 |
5010 |
7150 |
10020 |
工作电压 |
KV |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
标称导体截面积 |
mm² |
95 |
120 |
150 |
185 |
240 |
300 |
标称导体直径 |
mm |
12.2 |
13.8 |
15.1 |
17.0 |
19.6 |
21.9 |
最大直流电阻@20℃ |
Ω/km |
0.195 |
0.154 |
0.126 |
0.1 |
0.0762 |
0.0607 |
连续额定电流@45℃ 1芯 |
A |
293 |
339 |
389 |
444 |
522 |
601 |
短路电流1s |
A |
13590 |
17170 |
21460 |
26470 |
34340 |
42930 |
工作电压 |
KV |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
环境温度校正因数
环境温度校正因数 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
额定系数 |
1.1 |
1.05 |
1.0 |
0.94 |
0.88 |
0.82 |
0.74 |
0.67 |
0.58 |
0.47 |
机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃
尺寸和重量
结构 |
标称绝缘厚度 |
标称外径 |
标称重量 |
1×10 |
1.0 |
6.6 |
125 |
1×16 |
1.0 |
7.7 |
185 |
1×25 |
1.2 |
9.5 |
290 |
1×35 |
1.2 |
10.4 |
380 |
1×50 |
1.4 |
12.1 |
510 |
1×70 |
1.4 |
13.6 |
700 |
1×95 |
1.6 |
15.5 |
950 |
1×120 |
1.6 |
17.5 |
1205 |
1×150 |
1.8 |
19.4 |
1470 |
1×185 |
2.0 |
21.7 |
1875 |
1×240 |
2.2 |
24.7 |
2420 |
1×300 |
2.4 |
27.2 |
3060 |
