TR2153-非铠装电力电缆



应用
TR2031非铠装电力电缆，以中密度聚乙烯外护套，是用于道路照明的高速路电缆。

标准

IEC 60502

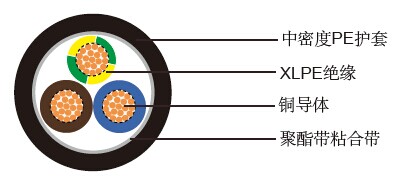

结构
- 导体: 多股退火铜导体, 遵循IEC 60228，2类导体
- 绝缘: 交联聚乙烯(XLPE)
- 色彩编码: 棕色, 蓝色, 黄绿色
- 绕包带: 聚酯绕包带
- 护套: 中密度聚乙烯(MDPE), 遵循IEC 60708
- 护套颜色: 黑色

技术参数

- 额定电压: 600/Kft volts
- 最小弯曲半径: 12 x Ø
- 额度温度: +90º C
- 导体电阻:

导体尺寸	mm2	10	25	35	50	70	95	120	150	185	240
电阻	ohms/ km	1.83	0.727	0.524	0.387	0.268	0.193	0.153	0.124	0.0991	0.0754

- 管道电流:

导体尺寸	mm2	10	25	35	50	70	95	120	150	185	240
电流	A	75	124	-	161	196	234	269	307	-	-

- 电压降 :

导体尺寸	mm2	10	25	35	50	70	95	120	150	185	240
电压降	mv/m	4.1	1.65	-	0.87	0.6	0.45	0.37	0.3	-	-

电缆参数

芯数	标称截面积	标称导体股数 /直径	绝缘厚度	外护套厚度	标称外径	标称电缆 重量
	mm2	NO./mm	mm	mm	mm	Kg/km
3	10	7/1.35	0.7	0.8	13	455
3	25	7/2.14	1.2	1.8	23	1192
3	35	7/2.52	1.4	1.8	26	1623
3	50	19/1.78	1.4	1.8	29	2180
3	70	19/2.14	1.4	1.9	33	3072
3	95	19/2.52	1.6	2.0	38	4220
3	120	37/2.03	1.6	2.1	42	5302
3	150	37/2.25	1.8	2.3	46	6515
3	185	37/2.52	2.0	2.6	52	8173
3	240	61/2.25	2.2	2.8	59	10705
