400℉/204℃ EPDM绝缘铅护套扁平潜油泵电缆
应用
该电缆适用于石油行业，可向潜油电泵机组输送电能，适合石油工业井下安装。
标准
IEEE Std. 1018
API RP 11S5
API RP 11S6

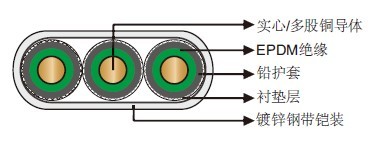

结构
导体：
实心/多股铜导体。
绝缘：
EPDM绝缘。
护套：
铅护套。每个绝缘导体的绝缘外层应挤压一层铅护套。
衬垫层：
衬垫带或编织。
铠装：
镀锌钢带铠装。
尺寸和重量
3KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYEQ-204-3kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.075 |
1.9 |
1.48×0.52 |
37.5×13.2 |
1461 |
2175 |
QYEQ-204-3kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.075 |
1.9 |
1.57×0.55 |
39.8×13.9 |
1617 |
2406 |
QYEQ-204-3kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.075 |
1.9 |
1.63×0.57 |
41.5×14.5 |
1736 |
2583 |
QYEQ-204-3kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.075 |
1.9 |
1.74×0.61 |
44.2×15.4 |
1941 |
2888 |
QYEQ-204-3kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.075 |
1.9 |
1.81×0.63 |
46.1×16.0 |
2091 |
3111 |
QYEQ-204-3kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.075 |
1.9 |
1.96×0.68 |
49.9×17.3 |
2410 |
3587 |
QYEQ-204-3kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.075 |
1.9 |
2.09×0.72 |
53.1×18.4 |
2707 |
4029 |
QYEQ-204-3kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.075 |
1.9 |
2.42×0.83 |
61.4×21.2 |
3552 |
5285 |
QYEQ-204-3kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.075 |
1.9 |
2.61×0.90 |
66.3×22.8 |
4103 |
6105 |
5KV
电缆型号 |
导体规格 |
导体外径 |
绝缘厚度 |
总外径 |
重量 |
|||||
|
AWG |
mm² |
inches |
mm |
Inches |
mm |
Inches |
mm |
lbs/kft |
kg/km |
QYEQ-204-5kV-3G10S |
- |
10 |
0.14 |
3.556 |
0.075 |
1.9 |
1.48×0.52 |
37.5×13.2 |
1461 |
2175 |
QYEQ-204-5kV-3G6 |
6 |
13.3 |
0.162 |
4.115 |
0.075 |
1.9 |
1.57×0.55 |
39.8×13.9 |
1617 |
2406 |
QYEQ-204-5kV-3G16S |
- |
16 |
0.178 |
4.521 |
0.075 |
1.9 |
1.63×0.57 |
41.5×14.5 |
1736 |
2583 |
QYEQ-204-5kV-3G4 |
4 |
21.1 |
0.204 |
5.182 |
0.075 |
1.9 |
1.74×0.61 |
44.2×15.4 |
1941 |
2888 |
QYEQ-204-5kV-3G25S |
- |
25 |
0.222 |
5.639 |
0.075 |
1.9 |
1.81×0.63 |
46.1×16.0 |
2091 |
3111 |
QYEQ-204-5kV-3G2 |
2 |
33.6 |
0.258 |
6.553 |
0.075 |
1.9 |
1.96×0.68 |
49.9×17.3 |
2410 |
3587 |
QYEQ-204-5kV-3G1 |
1 |
42.4 |
0.289 |
7.341 |
0.075 |
1.9 |
2.09×0.72 |
53.1×18.4 |
2707 |
4029 |
QYEQ-204-5kV-3G1/0 |
1/0 |
53.5 |
0.368 |
9.347 |
0.075 |
1.9 |
2.42×0.83 |
61.4×21.2 |
3552 |
5285 |
QYEQ-204-5kV-3G2/0 |
2/0 |
67.4 |
0.414 |
10.516 |
0.075 |
1.9 |
2.61×0.90 |
66.3×22.8 |
4103 |
6105 |
