Type SHD-GC三芯圆形移动电力电缆,CPE护套5kV


应用
该重型电缆适用于长臂采煤机,连续采煤机和移动设备如挖斗机、挖泥机和钻机。


标准
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA-C22.2 No.96

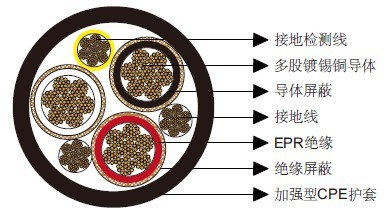

结构
导体:
多股镀锡退火铜导体。
导体屏蔽:
导电层。
绝缘:
乙丙橡胶(EPR)。
绝缘屏蔽
镀锡铜/织物编织。
接地检测线:
镀锡铜导体和黄色聚丙烯绝缘。
接地线:
镀锡铜导体。

护套:
黑色加强型特重型氯化聚乙烯(CPE)。



Type SHD-GC三芯圆形移动电力电缆,CPE护套5kV



  • 可选项
    • 其他护套材料如CSP/PCP/NBR/PVC/TPU可根据要求提供。
    • 中间有加强纤维的双层护套可根据要求定制。

  • 机械和热性能
    最小弯曲半径:6×OD
    导体最高工作温度:+90℃

  • 尺寸和重量

结构

股数

接地线规 格

接地检测 线规格

标称绝缘厚度

标称护套厚度

标称外径

标称重量

电流

芯数×AWG/
kcmil

-

AWG/
kcmil

AWG/
kcmil

inch

mm

inch

mm

inch

mm

lbs/kft

kg/km

A

3×6

133

10

8

0.110

2.8

0.185

4.7

1.56

39.6

1560

2322

93

3×4

259

8

8

0.110

2.8

0.185

4.7

1.68

42.7

1895

2820

122

3×2

259

6

8

0.110

2.8

0.205

5.2

1.87

47.5

2445

3639

159

3×1

259

5

8

0.110

2.8

0.205

5.2

1.95

49.5

2800

4167

184

3×1/0

266

4

8

0.110

2.8

0.220

5.6

2.08

52.8

3230

4807

211

3×2/0

329

3

8

0.110

2.8

0.220

5.6

2.20

55.9

3800

5655

243

3×3/0

418

2

8

0.110

2.8

0.235

6.0

2.36

59.9

4475

6660

279

3×4/0

532

1

8

0.110

2.8

0.235

6.0

2.50

63.5

5265

7835

321

3×250

627

1/0

6

0.120

3.0

0.250

6.4

2.69

68.3

6105

9085

355

3×300

741

1/0

6

0.120

3.0

0.250

6.4

2.81

71.4

6875

10231

398

3×350

888

2/0

6

0.120

3.0

0.265

6.7

2.95

74.9

7795

11600

435

3×500

1221

4/0

6

0.120

3.0

0.280

7.1

3.31

84.1

10415

15499

536

电流值基于导体温度90℃和环境空气温度40℃,符合ICEA S-75-381标准。
