应用
该电缆适合沿传送带（也用于可替换单元）和材料处理设备（还可在电缆吊杆上连续移动或用来连接上下车厢）敷设，也可用于连接潜水泵单元。
标准
VDE 0250 Part 813

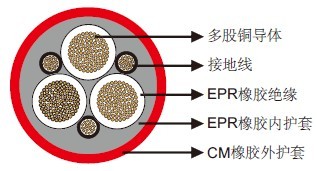

结构
导体：DIN VDE 0295标准class 5柔软多股铜导体。
内导体层：半导层。
绝缘：EPR。
外导体层：半导层。
接地线：分为3根分布于外层间隙。
内护套：EPR。
外护套：CM。
TSCGEWOEU4.jpg)
尺寸和重量
3.6/6kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
36.7 |
39.7 |
2320 |
3×25+3×50/3 |
40.6 |
43.6 |
2860 |
3×35+3×25/3 |
40.5 |
43.5 |
2860 |
3×35+3×50/3 |
42.3 |
45.3 |
3220 |
3×50+3×25/3 |
43.8 |
46.8 |
3500 |
3×50+3×50/3 |
43.8 |
46.8 |
3650 |
3×70+3×35/3 |
47.0 |
50.0 |
4360 |
3×70+3×50/3 |
49.7 |
53.7 |
5010 |
3×95+3×50/3 |
52.2 |
56.2 |
5550 |
3×120+3×70/3 |
55.9 |
59.9 |
6690 |
3×150+3×70/3 |
61.0 |
65.0 |
8030 |
3×185+3×95/3 |
64.0 |
68.0 |
9320 |
3×240+3×120/3 |
72.1 |
76.1 |
11960 |
3×300+3×150/3 |
77.3 |
81.3 |
14260 |
6/10 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
39.0 |
42.0 |
2520 |
3×25+3×50/3 |
41.4 |
44.4 |
2930 |
3×35+3×25/3 |
41.8 |
44.8 |
2980 |
3×35+3×50/3 |
43.6 |
46.6 |
3350 |
3×50+3×25/3 |
45.1 |
48.1 |
3640 |
3×50+3×50/3 |
45.1 |
48.1 |
3780 |
3×70+3×35/3 |
48.3 |
51.3 |
4500 |
3×70+3×50/3 |
48.3 |
51.3 |
4730 |
3×95+3×50/3 |
53.5 |
57.5 |
5710 |
3×120+3×70/3 |
57.2 |
61.2 |
6860 |
3×150+3×70/3 |
62.3 |
66.3 |
8210 |
3×185+3×95/3 |
65.3 |
69.3 |
9510 |
3×240+3×120/3 |
73.4 |
77.4 |
12170 |
3×300+3×150/3 |
78.6 |
82.6 |
14500 |
8.7/15 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
42.5 |
45.5 |
2850 |
3×25+3×50/3 |
44.2 |
47.2 |
3210 |
3×35+3×25/3 |
45.3 |
48.3 |
3340 |
3×35+3×50/3 |
45.3 |
48.3 |
3480 |
3×50+3×25/3 |
49.4 |
53.4 |
4180 |
3×50+3×50/3 |
49.4 |
53.4 |
4320 |
3×70+3×35/3 |
52.7 |
56.7 |
5090 |
3×70+3×50/3 |
52.7 |
56.7 |
5310 |
3×95+3×50/3 |
57.0 |
61.0 |
6160 |
3×120+3×70/3 |
62.1 |
66.1 |
7550 |
3×150+3×70/3 |
65.7 |
69.7 |
8710 |
3×185+3×95/3 |
68.7 |
72.7 |
10020 |
3×240+3×120/3 |
76.8 |
80.8 |
12750 |
3×300+3×150/3 |
82.0 |
86.0 |
15110 |
12/20 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
45.5 |
48.5 |
3150 |
3×25+3×50/3 |
45.5 |
48.5 |
3300 |
3×35+3×25/3 |
48.3 |
51.3 |
3660 |
3×35+3×50/3 |
48.3 |
51.3 |
3800 |
3×50+3×25/3 |
52.5 |
56.5 |
4540 |
3×50+3×50/3 |
52.5 |
56.5 |
4680 |
3×70+3×35/3 |
55.7 |
59.7 |
5460 |
3×70+3×50/3 |
55.7 |
59.7 |
5690 |
3×95+3×50/3 |
61.4 |
65.4 |
6770 |
3×120+3×70/3 |
65.1 |
69.1 |
7980 |
3×150+3×70/3 |
68.7 |
72.7 |
9170 |
3×185+3×95/3 |
73.2 |
77.2 |
10780 |
3×240+3×120/3 |
79.8 |
83.8 |
13280 |
3×300+3×150/3 |
86.3 |
91.3 |
16070 |
14/25 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
50.3 |
54.3 |
3750 |
3×25+3×50/3 |
50.3 |
54.3 |
3900 |
3×35+3×25/3 |
53.1 |
57.1 |
4290 |
3×35+3×50/3 |
53.1 |
57.1 |
4430 |
3×50+3×25/3 |
56.3 |
60.3 |
5020 |
3×50+3×50/3 |
56.3 |
60.3 |
5160 |
3×70+3×35/3 |
61.0 |
65.0 |
6190 |
3×70+3×50/3 |
61.0 |
65.0 |
6410 |
3×95+3×50/3 |
65.3 |
69.3 |
7340 |
3×120+3×70/3 |
69.0 |
73.0 |
8580 |
3×150+3×70/3 |
74.0 |
78.0 |
10050 |
3×185+3×95/3 |
77.0 |
81.0 |
11430 |
3×240+3×120/3 |
85.0 |
90.0 |
14400 |
3×300+3×150/3 |
90.2 |
95.2 |
16860 |
18/30 kV
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
No. ×mm² |
mm |
mm |
kg/km |
3×25+3×25/3 |
53.7 |
57.7 |
4160 |
3×25+3×50/3 |
53.7 |
57.7 |
4300 |
3×35+3×25/3 |
56.6 |
60.6 |
4730 |
3×35+3×50/3 |
56.6 |
60.6 |
4870 |
3×50+3×25/3 |
61.2 |
65.2 |
5700 |
3×50+3×50/3 |
61.2 |
65.2 |
5840 |
3×70+3×35/3 |
64.4 |
68.4 |
6680 |
3×70+3×50/3 |
64.4 |
68.4 |
6900 |
3×95+3×50/3 |
68.7 |
72.7 |
7860 |
3×120+3×70/3 |
73.8 |
77.8 |
9390 |
3×150+3×70/3 |
77.5 |
81.5 |
10660 |
3×185+3×95/3 |
80.5 |
84.5 |
12060 |
3×240+3×120/3 |
88.5 |
93.5 |
15090 |
3×300+3×150/3 |
94.7 |
99.7 |
17820 |
