松管层绞式带状光纤光缆
应用
在各种野外环境都可以保持优质的传导性，主要应用于长距离通讯，用户网络系统，分配，支流网络系统，局域网络系统。
结构描述
光缆由3层5-36根光纤绕中心加强构件绞合而成，外部挤上护套。每个套管内有4-12根光纤及防水凝胶填充。实芯或多股镀锌钢丝外部挤上聚乙烯护套作为吊线。中心加强构件可以作为介质纤维加强塑料（FRP）。芳纶纱或玻璃纤维纱绕包在套管外保护其不受拉伸损坏。外护套材料为聚乙烯，聚氯乙烯，低烟无卤，其中聚乙烯具有防水功能。如果需要直埋，加钢丝铠装或钢带铠装结构，内护套为聚乙烯或聚氯乙烯。一层铝带敷在护套内侧具有防水屏蔽作用。撕列绳在护套内侧，方便移动护套。

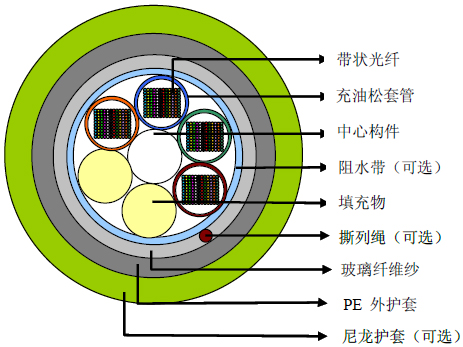

结构
非铠装型
 |
 |
物理属性
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 12-96 | 195 | 130.87 | 18.5 | 0.727 | 2670/600 | 890/200 |
| 108-288 | 320 | 214.77 | 22.0 | 0.865 | 2670/600 | 890/200 |
| 288-648 | 400 | 268.46 | 24.5 | 0.963 | 2670/600 | 890/200 |
结构
铠装型
 |
 |
| 光纤数量 | 标称重量(kg/km) | 标称重量(lb/kft) | 标称外径(mm) | 标称外径(in) | 最大张力 | |
|---|---|---|---|---|---|---|
| 安装(N/lb) | 实际值(N/lb) | |||||
| 12-96 | 280 | 187.92 | 22.5 | 0.8865 | 2670/600 | 890/200 |
| 108-288 | 400 | 268.46 | 25.0 | 0.983 | 2670/600 | 890/200 |
| 288-648 | 500 | 335.57 | 29.0 | 1.141 | 2670/600 | 890/200 |
机械性能
| ●温度范围 | 工作温度范围: -40℃ to +70℃ |
| 存储温度范围: -50℃ to +70℃ | |
| ●最小弯曲半径 | 安装：10×OD |
| 工作中：非铠装电缆为10×OD 铠装电缆为20×OD | |
| ●最大承载力 | 3000N |
| ●扭曲 | 180*10倍 125*OD |
| ●循环缠绕 | 铠装为25圈 |
| 非铠装为100圈 | |
| ●抗重复冲击 | 4.4N.m (J) |
| ●允许压扁力 | 263N/cm(150lb/in) |
光缆标准
| 周期温度标准 | IEC60794-1-2-F2 |
|---|---|
| 抗拉强度标准 | IEC60794-1-2-E1A |
| 允许压扁标准 | IEC60794-1-2-E3 |
| 冲击标准 | IEC60794-1-2-E4 |
| 冷弯曲标准 | IEC60794-1-2-E11 |
| 弯曲标准 | IEC60794-1-2-E6 |
| 扭转标准 | IEC60794-1-2-E7 |
| 扭结标准 | IEC60794-1-2-E10 |
| 电缆弯曲标准 | IEC60794-1-2-E11 |
安全标准
| 通用级别 | 易燃性测试: OFN (UL1581) |
|---|---|
| 提升级别 | 易燃性测试:OFNR/FT4 (UL1666) |
| 至高级别 | 易燃性测试:OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 | 易燃性测试: IEC60332-1 |
| 低烟无卤级别 | 卤素含量测试: IEC 60754-1 |
| 酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 | |
| 卤素含量测试: IEC 60754-1 | |
| 阻燃低烟无卤级别 | 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2 |
| 易燃性测试: IEC60332-1 & IEC 60332-3C/A | |
| 阻燃级别 | 耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
- Telcordia GR-20
- RUS 7 CFR 1755.900 (REA PE-90)
- ICEA-S-87-640
产品特点
●大数量小直径光纤密集
●非常适于大量熔接
●适于管线安装
●高质量的充油松套管提供带状光纤令人满意的机械性能
●撕裂绳可易于剥除外护套
●具备防紫外和防潮的特性, 可室外安装
●干燥的阻水芯设计便于操作
