紧包缓冲式PVC/LSZH护套 单芯/双芯光缆
应用
此光缆主要用于相互连接的线。例如，跳线，尾纤等。
结构描述
| 单芯 |
单芯光缆由单根紧包光纤，芳纶纱（抗拉加强件）以及阻燃PVC或者低烟无卤外护套组成。 |
| 扁平双芯 |
扁平双芯光缆包含两根单芯。两根单芯并排平放，外面包裹阻燃PVC或者低烟无卤外护套。 |
| 圆形双芯 |
圆形双芯光缆由两根同色PVC紧包缓冲单芯光纤组成。光缆包含芳纶纱以增加抗拉强度。外面包裹阻燃PVC或者低烟无卤外护套。 |
| 拉链式双芯光缆 |
拉链式双芯光缆由两根同色PVC紧包缓冲单芯光纤组成。光缆包含芳纶纱以增加抗拉强度，外面包裹阻燃PVC或者低烟无卤外护套，两根光纤连接形成"拉链"式结构。 |
结构图

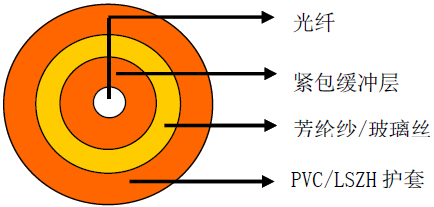

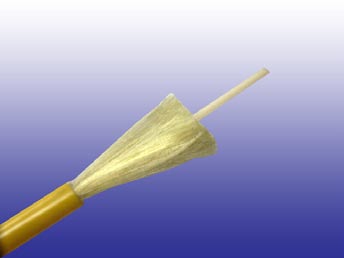

单芯PVC/LSZH光缆

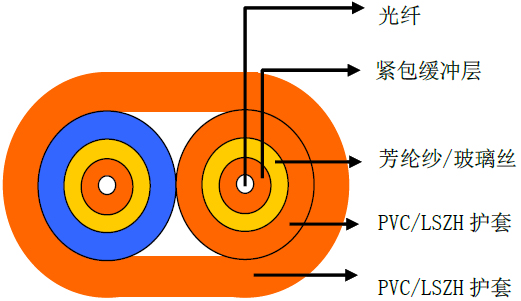

扁平双芯PVC/LSZH光缆

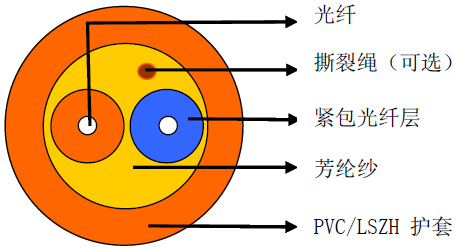

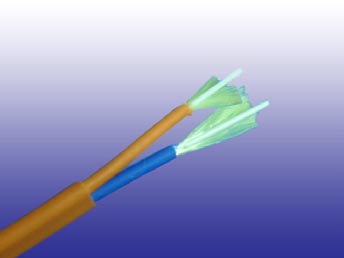

圆形双芯PVC/LSZH光缆

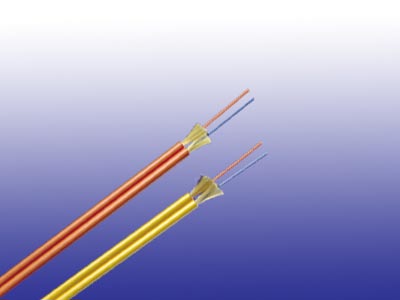

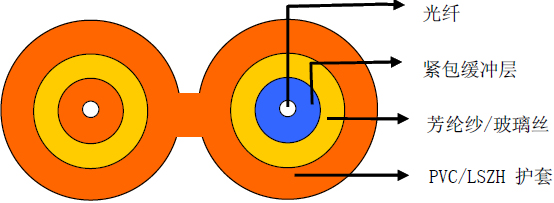

拉链式双芯PVC/LSZH光缆
物理属性
| 光纤数量 |
光缆类型 |
重量(kg/km) |
标称重量(lb/kft) |
标称外直径(mm) |
标称外径(in) |
最大张力 |
| 安装(N/lb) |
实际值(N/lb) |
| 1 |
单芯2.0mm |
7.6 |
5.10 |
2.0 |
0.079 |
490/110 |
290/65 |
| 1 |
单芯2.5mm |
7.8 |
5.23 |
2.5 |
0.098 |
490/110 |
290/65 |
| 1 |
单芯2.8mm |
8.0 |
5.37 |
2.8 |
0.110 |
490/110 |
290/65 |
| 1 |
单芯3.0mm |
8.2 |
5.50 |
3.0 |
0.118 |
490/110 |
290/65 |
| 2 |
扁平双芯 |
28.0 |
18.79 |
4.0 x 6.8 |
0.157 x 0.267 |
980/220 |
580/130 |
| 2 |
圆形双芯 |
18.4 |
12.35 |
4.2 |
0.165 |
980/220 |
580/130 |
| 2 |
拉链式双芯 |
15 |
10.07 |
2.4 x 4.8 |
0.094 x 0.188 |
980/220 |
580/130 |
机械性能
| ●最小弯曲半径 |
安装: 20×OD |
| |
实际值: 10×OD |
| ●温度范围 |
工作温度范围: -40℃ to +70℃ |
| |
存储温度范围: -50℃ to +70℃ |
| ●反复冲击力 |
2.9 N.m (J) 3*2 impacts |
| ●允许压扁力 |
875N/cm (500lb/in 3.5N/cm (Lg)) |
| ●最大承受压力 |
2000N |
| ●转弯 |
180 x 10倍, 125 x OD |
| ●循环缠绕 |
铠装电缆为20周 |
| |
非铠装电缆为100周 |
光缆标准
| 周期温度标准 |
IEC60794-1-2-F2 |
| 抗拉强度标准 |
IEC60794-1-2-E1A |
| 允许压扁标准 |
IEC60794-1-2-E3 |
| 冲击标准 |
IEC60794-1-2-E4 |
| 冷弯曲标准 |
IEC60794-1-2-E11 |
| 弯曲标准 |
IEC60794-1-2-E6 |
| 扭转标准 |
IEC60794-1-2-E7 |
| 扭结标准 |
IEC60794-1-2-E10 |
| 电缆弯曲标准 |
IEC60794-1-2-E11 |
安全标准
| 通用级别 |
易燃性测试: OFN (UL1581) |
| 提升级别 |
易燃性测试:OFNR/FT4 (UL1666) |
| 至高级别 |
易燃性测试:OFNP/FT6 (UL 910) |
| 阻燃聚氯乙烯级别 |
易燃性测试: IEC60332-1 |
| 低烟无卤级别 |
卤素含量测试: IEC 60754-1 |
| |
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
| |
卤素含量测试: IEC 60754-1 |
| 阻燃低烟无卤级别 |
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2 |
| |
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
| 阻燃级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
- GR409-CORE
- TIA/EIA 568B.3
- ICEA-S-83-596
产品特点
●适合在室内使用，如在布线程序中做路由连接
●"跳线"电缆连接在电子设备和光纤面板中表現十分理想
●兼容多种光纤连接器
●高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
●护套颜色可供选择，以便匹配的连接器
●可以对外套电缆进行标记
