多芯铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆9791
应用
该多芯总屏蔽电缆由单根绝缘线绞合成缆心，外层包裹铝箔总屏蔽和铜丝编织总屏蔽，适合 RS232和RS423应用。

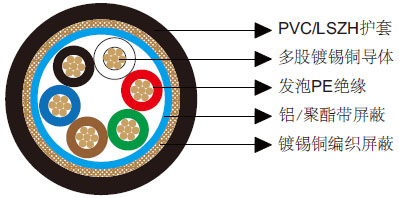

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | 发泡PE |
| 总屏蔽1 | 铝/聚酯带 |
| 总屏蔽2 | 镀锡铜编织，覆盖率65% |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 黑，白，红，绿，棕，蓝 |
电气和机械性能
| AWG | 28 | |
|---|---|---|
| 导体结构 | 7x0.127 | |
| UL类型 | 2919 | |
| 最大导体电阻 | Ω/km | 148.6 |
| 电压 | V | 30 |
| 标称电容 导体之间 | pF/m | 39 |
| 标称电容 导体与屏蔽之间 | pF/m | 72 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -30~80 |
尺寸
| 订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE119791V | 6 | 0.40 | 0.60 | 5.7 |
| BE119791H | 6 | 0.40 | 0.60 | 5.7 |
