多芯总屏蔽电缆-百通等效电缆9539
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合RS232应用，作为音频，控制和仪表电缆。

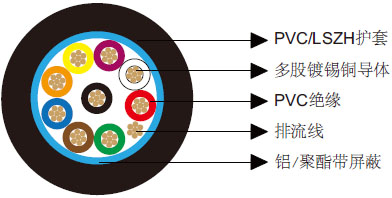

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | PVC |
| 总屏蔽 | 铝/聚酯带 |
| 排流线 | 多股镀锡铜，7x0.20 |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 黑，白，红，绿，棕，蓝，橙，黄，紫 |
电气和机械性能
| AWG | 24 | |
|---|---|---|
| 导体结构 | 7x0.20 | |
| UL类型 | 2464 | |
| 最大导体电阻 | Ω/km | 85 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 98 |
| 标称电容 导体与屏蔽之间 | pF/m | 180 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -30~80 |
尺寸
| 订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE119539V | 9 | 0.25 | 0.81 | 6.2 |
| BE119539H | 9 | 0.25 | 0.81 | 6.2 |
