多对总屏蔽电缆-百通等效电缆9315
应用
该多对总屏蔽电缆由线对绞合成缆心，外层为铝/聚酯带，含镀锡铜排流线。适合作为音频、控制和仪表电缆使用。

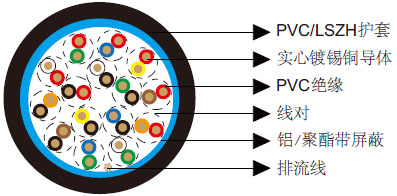

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | PVC |
| 总屏蔽 | 铝/聚酯带 |
| 排流线 | 镀锡铜 |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 黑/红，黑/白，黑/绿，黑/蓝，黑/黄，黑/棕，黑/橙，红/白，红/绿，红/蓝，红/黄，红/棕，红/橙，绿/白，绿/蓝 |
电气和机械性能
| AWG | 22 | |
|---|---|---|
| 导体结构 | 实心 | |
| UL类型 | 2464 | |
| 最大导体电阻 | Ω/km | 54.8 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 115 |
| 标称电容 导体与屏蔽之间 | pF/m | 164 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~80 |
尺寸
| 订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE119315V | 15 | 0.33 | 0.94 | 11.4 |
| BE119315H | 15 | 0.33 | 0.94 | 11.4 |
