多芯总屏蔽电缆-百通等效电缆9260
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外包镀锡铜丝编织总屏蔽，适合作为控制电缆使用。

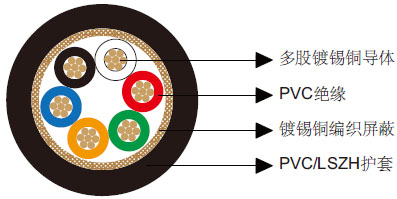

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | PVC |
| 总屏蔽 | 镀锡铜编织，覆盖率85% |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 黑，白，红，绿，橙，蓝 |
电气和机械性能
| AWG | 20 | |
|---|---|---|
| 导体结构 | 7x0.32 | |
| UL类型 | 2464 | |
| 最大导体电阻 | Ω/km | 34.1 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 85 |
| 标称电容 导体与屏蔽之间 | pF/m | 164 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~80 |
尺寸
| 订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE119260V | 6 | 0.41 | 0.81 | 7.8 |
| BE119260H | 6 | 0.41 | 0.81 | 7.8 |
