多对分屏蔽电缆-百通等效电缆8777
应用
该电缆由单对屏蔽线绞合成缆。每个单独屏蔽的线对都有一根22AWG的多股镀锡铜排流线。适合作为音频、控制和计算机电缆使用。

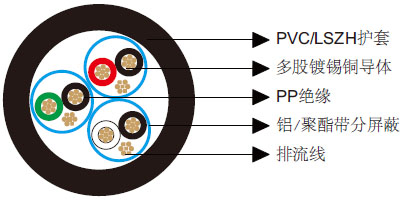

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | PP |
| 总屏蔽 | 铝/聚酯带 |
| 排流线 | 镀锡铜 |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 红&黑，黑&白，黑&绿 |
电气和机械性能
| AWG | 22 | |
|---|---|---|
| 导体结构 | 7x0.254 | |
| UL类型 | 2919 | |
| 最大导体电阻 | Ω/km | 54.8 |
| 电压 | V | 30 |
| 标称电容 导体之间 | pF/m | 98 |
| 标称电容 导体与屏蔽之间 | pF/m | 180 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~80 |
尺寸
| 订购代码 | 对数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE118777V | 3 | 0.25 | 0.86 | 6.9 |
| BE118777H | 3 | 0.25 | 0.86 | 6.9 |
