多芯总屏蔽电缆-百通等效电缆8735
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外包镀锡铜丝编织总屏蔽，适合作为通讯和仪表电缆使用。

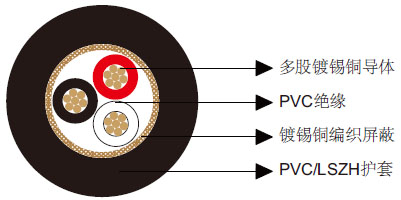

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | PVC |
| 总屏蔽 | 镀锡铜编织，覆盖率70% |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 红，黑，白 |
电气和机械性能
| AWG | 22 | |
|---|---|---|
| 导体结构 | 7x0.254 | |
| UL类型 | 2095 | |
| 最大导体电阻 | Ω/km | 54.8 |
| 电压 | V | 300 |
| 标称电容 导体之间 | pF/m | 112 |
| 标称电容 导体与屏蔽之间 | pF/m | 197 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~80 |
尺寸
| 订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE118735V | 3 | 0.38 | 0.64 | 5.1 |
| BE118735H | 3 | 0.38 | 0.64 | 5.1 |
