多芯总屏蔽电缆-百通等效电缆8618
应用
该多芯总屏蔽电缆由单芯绝缘线绞合成缆，外层包裹铝箔/聚酯带，含排流线。适合作为音频、控制和仪表电缆使用。

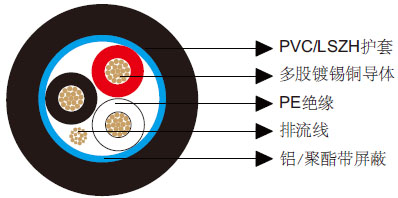

结构
 |
| 导体 | 镀锡铜丝 |
|---|---|
| 绝缘 | PE |
| 总屏蔽 | 铝/聚酯带 |
| 排流线 | 镀锡铜 |
| 护套 | PVC（V型）/ LSZH（H型） |
| 绝缘颜色 | 黑，红，透明 |
电气和机械性能
| AWG | 16 | |
|---|---|---|
| 导体结构 | 19x0.287 | |
| UL类型 | 20253 | |
| 最大导体电阻 | Ω/km | 15.8 |
| 电压 | V | 600 |
| 标称电容 导体之间 | pF/m | 85 |
| 标称电容 导体与屏蔽之间 | pF/m | 164 |
| 弯曲半径 | 10x外径 | |
| 工作温度 | ℃ | -20~60 |
尺寸
| 订购代码 | 芯数 | 绝缘厚度 | 护套厚度 | 外径 |
|---|---|---|---|---|
| mm | mm | mm | ||
| BE118618V | 3 | 0.79 | 0.79 | 8.3 |
| BE118618H | 3 | 0.79 | 0.79 | 8.3 |
