多对非屏蔽防火电缆-防火百通等效电缆8471
应用
该防火电缆用作高导铜扬声器电缆。

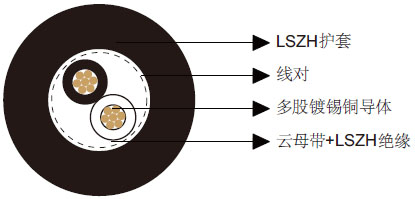

结构
| 导体 |
镀锡铜导体 |
| 绝缘 |
云母带+LSZH |
| 护套 |
LSZH |
| 绝缘颜色 |
黑，白 |
防火性能
| 线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3);NF C32-070-2.3(CR1) |
| 系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
| 阻燃性(单根垂直缆测试) |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火焰传播(垂直安装的捆绑电线电缆测试) |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1 ; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2 ; BS 6425-2* |
| 最小烟雾排放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示取代标准
电气和机械性能
| AWG |
|
16 |
| 导体结构 |
|
19x0.287 |
| UL类型 |
|
2598 |
| 最大导体电阻 |
Ω/km |
15.8 |
| 电压 |
V |
300 |
| 标称电容 导体之间 |
pF/m |
108.3 |
| 弯曲半径 |
|
19x外径 |
| 工作温度 |
℃ |
-20~80 |
尺寸
| 订购代码 |
对数 |
绝缘厚度 |
护套厚度 |
外径 |
| |
|
mm |
mm |
mm |
| BE118471FR |
1 |
0.584 |
0.81 |
7.46 |
