多对分屏蔽和总屏蔽电缆-百通等效电缆8178
应用
该电缆由单独屏蔽的线对绞合成缆，外层为铝箔总屏蔽和铜丝编织总屏蔽。每个单独屏蔽的线对都有一根24AWG的多股镀锡铜排流线。该电缆适合EIA RS-232和EIA RS-422应用，用作计算机电缆。

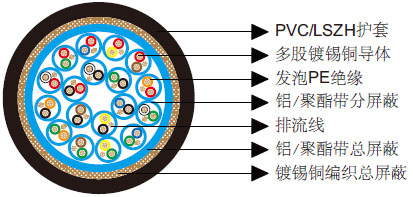

结构
| 导体 |
镀锡铜丝 |
| 绝缘 |
发泡PE |
| 分屏蔽 |
铝/聚酯带 |
| 排流线 |
镀锡铜 |
| 总屏蔽1 |
铝/聚酯带 |
| 总屏蔽2 |
镀锡铜编织，覆盖率65% |
| 护套 |
PVC（V型）/ LSZH（H型） |
| 绝缘颜色 |
黑&红，黑&白，黑&绿，黑&蓝，黑&黄，黑&棕，黑&橙，红&白，红&绿，红&蓝，红&黄，红&棕，红&橙，绿&白，绿&蓝，绿&黄，绿&棕，绿&橙 |
电气和机械性能
| AWG |
|
24 |
| 导体结构 |
|
7x0.2 |
| UL类型 |
|
2493 |
| 最大导体电阻 |
Ω/km |
85 |
| 电压 |
V |
300 |
| 标称电容 导体之间 |
pF/m |
41 |
| 标称电容 导体与屏蔽之间 |
pF/m |
72 |
| 弯曲半径 |
|
10x外径 |
| 工作温度 |
℃ |
-40~60 |
尺寸
| 订购代码 |
对数 |
绝缘厚度 |
护套厚度 |
外径 |
| |
|
mm |
mm |
mm |
| BE118178V |
18 |
0.47 |
1.22 |
17.4 |
| BE118178H |
18 |
0.47 |
1.22 |
17.4 |
