多对铝箔总屏蔽&铜丝编织总屏蔽电缆-百通等效电缆8115
应用
该电缆由对绞线绞合成缆，外层为铝箔总屏蔽加铜丝编织总屏蔽。该电缆适合EIA RS-232和EIARS-422应用，用作计算机电缆。

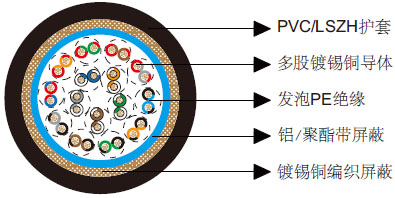

结构
| 导体 |
镀锡铜丝 |
| 绝缘 |
发泡PE |
| 总屏蔽1 |
铝/聚酯带 |
| 总屏蔽2 |
镀锡铜编织，覆盖率65% |
| 护套 |
PVC（V型）/ LSZH（H型） |
| 绝缘颜色 |
白/蓝&蓝/白，白/橙&橙/白，白/绿&绿/白，白/棕&棕/白，白/灰&灰/白，红/蓝&蓝/红，红/橙&橙/红，红/ 绿&绿/红，红/棕&棕/红，红/灰&灰/红，黑/蓝&蓝/黑，黑/橙&橙/黑，黑/绿&绿/黑，黑/棕&棕/黑，黑/灰&灰/黑 |
电气和机械性能
| AWG |
|
24 |
| 导体结构 |
|
7x0.2 |
| UL类型 |
|
2919 |
| 最大导体电阻 |
Ω/km/ |
85 |
| 电压 |
V |
30 |
| 标称电容 导体之间 |
pF/m |
41 |
| 标称电容 导体与屏蔽之间 |
pF/m |
72 |
| 弯曲半径 |
|
10x外径 |
| 工作温度 |
℃ |
-30~80 |
尺寸
| 订购代码 |
对数 |
绝缘厚度 |
护套厚度 |
外径 |
| |
|
mm |
mm |
mm |
| BE118115V |
15 |
0.4 |
1.22 |
14.0 |
| BE118115H |
15 |
0.4 |
1.22 |
14.0 |
