RG58铠装同轴电缆
应用
该50Ω同轴电缆适用于船板装置和其他海上室内环境。
标准
IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

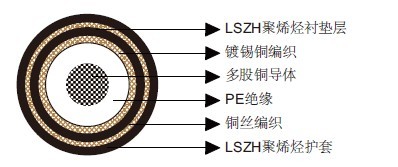

结构
导体：21AWG实心铜导体。
绝缘：PE。
屏蔽：镀锡铜编织。
衬垫层：低烟无卤聚烯烃，黑色。
铠装：铜丝编织。
外护套：低烟无卤聚烯烃。
电气特性
AWG |
|
21 |
导体结构 股数/每股直径 |
-/mm |
19/0.18 |
标称导体直径 |
mm |
0.89 |
阻抗 |
Ω |
50+/-3 |
标称衰减@100MHz |
dB/100m |
15.7 |
标称衰减@200MHz |
dB/100m |
22.3 |
标称衰减@400MHz |
dB/100m |
32.8 |
标称衰减@700MHz |
dB/100m |
46.6 |
标称衰减@900MHz |
dB/100m |
54.1 |
标称衰减@1000MHz |
dB/100m |
56.1 |
电容 |
pF/m |
101 |
传播速度 |
% |
66 |
导体DCR |
Ω/km |
35.4 |
感应系数 |
µH/m |
0.246 |
延时 |
ns/m |
5.0 |
机械和热性能
弯曲半径：15×OD
温度范围：-30℃ ~ +75℃
尺寸和重量
标称内导体直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
0.89 |
1.0 |
1.14 |
8.6 |
149 |
