P30 RFOU-HCF / TFOU-HCF 6/10(12) kV



P30 RFOU-HCF / TFOU-HCF 6/10(12) kV P30 RFOU-HCF / TFOU-HCF 6/10(12) kV



应用
该电缆具有防火,阻燃和低烟无卤的特性,适用于需在1100℃烃类火灾中工作的紧急控制,电力和照明系统。



标准
IEC 60092-354

IEC 60092-351
IEC 60092-359

IEC 60331-21

IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

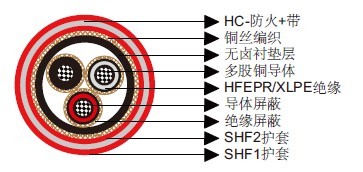

结构
导体:IEC 60228 class 2圆形多股镀锡退火铜导体。
导体屏蔽:半导电材料。
绝缘:无卤EPR。XLPE可选。
绝缘屏蔽:半导电材料和镀锡铜编织。
衬垫层:无卤化合物。
铠装:镀锡铜编织。
外护套1:无卤热固材料SHF2,红色。
HC-防火:挤压热塑防火材料。
带: 搭接玻璃纤维带。
外护套2:阻燃无卤热塑材料SHF1,红色。



可选结构
P31 RFOU-HCF / TFOU-HCF 8.7/15kV
P32 RFOU-HCF / TFOU-HCF 12/20(24) kV
P33 RFOU-HCF / TFOU-HCF 18/30(36) kV



电气特性

标称导体截面积

mm²

70

95

120

150

185

240

300

标称导体直径

mm

10.3

12.2

13.8

15.1

17.0

19.6

21.9

最大直流电阻@20℃

Ω/km

0.27

0.195

0.154

0.126

0.1

0.0762

0.0607

连续额定电流@45℃ 1

A

242

293

339

389

444

522

601

连续额定电流@45℃ 3

A

169

205

237

272

311

365

421

短路电流1s

A

10020

13590

17170

21460

26470

34340

42930

工作电压

KV

6/10

6/10

6/10

6/10

6/10

6/10

6/10


环境温度校正因数

环境温度校正因数

35

40

45

50

55

60

65

70

75

80

额定系数

1.1

1.05

1.0

0.94

0.88

0.82

0.74

0.67

0.58

0.47



机械和热性能
弯曲半径:20×OD(安装中);12×OD (固定安装)
温度范围:-20℃ ~ +90℃



尺寸和重量

结构
芯数×截面积(mm²)

标称绝缘厚度
mm

标称衬垫层外直径
mm

标称护套1外直径
mm

标称外径
mm

标称重量
kg/km

1×70

3.4

23.5

30.0

62.0

5220

1×95

3.4

25.5

32.0

64.5

5900

1×120

3.4

27.5

34.0

66.5

6340

1×150

3.4

28.5

35.0

67.5

6670

1×185

3.4

30.5

36.5

69.0

7320

1×240

3.4

33.0

39.0

72.0

8250

1×300

3.4

35.0

41.5

74.5

9280

3×50

3.4

47.0

55.0

89.0

10970

3×95

3.4

54.0

62.5

97.0

14230

3×150

3.4

60.0

70.5

106.0

17400
