FRA 213 URM SW4

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

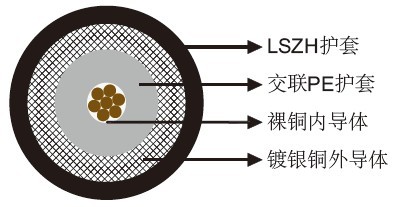

结构

内导体：裸铜导体。
绝缘：交联PE（PEX）。
外导体：镀银铜丝编织。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	50+/-2
  标称电容	pF/m	101
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	5.74
  外导体电阻	MΩ/km	3.7
  衰减
  @10MHz	dB/100m	2
  @50MHz	dB/100m	4
  @100MHz	dB/100m	6
  @150MHz	dB/100m	8
  @200MHz	dB/100m	9
  @300MHz	dB/100m	12
  @400MHz	dB/100m	14
  @450MHz	dB/100m	15
  @500MHz	dB/100m	16
  @600MHz	dB/100m	18
  @800MHz	dB/100m	22
  @850MHz	dB/100m	23
  @900MHz	dB/100m	24
  @950MHz	dB/100m	25
  @1000MHz	dB/100m	26
  @1800MHz	dB/100m	40
  @1900MHz	dB/100m	41
  @2000MHz	dB/100m	43
  传播速度	%	66

机械和热性能

最小弯曲半径：50mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.75	2.25	8.15	10.3	161
