防火UTP五类数据电缆
FFX-CAT5UTP4P24FR

防火utp五类数据电缆

应用

电路完整性构成了布线报警电缆,同时该电缆可以与所有符合EN 50173的知名连接系统相兼容。由于该电缆根据(符合IEC 61156 和BS EN50288)系统布线进行设计,因此在含有1对,2对或者4对导体的该电缆在突然直接遭受火灾时,能够继续传递数据信息,同时具有高频数
据传输和线路完整性的特点。该电缆还符合BS 5839: 2002试验条款规定。1对,2对或者4对导体结构的0.63mm 厚的电缆,带有总屏蔽,地线和编织。

标准

符合EN50173标准的设计


防火性能

线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30

阻燃性(单根垂直线缆测试)

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延(垂直安装的成束电缆测试)

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*

无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*

最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

注:*表示该标准已经被取代


额定电压
60V

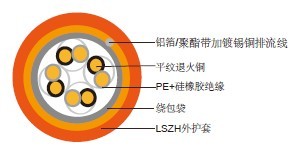

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的包有防火硅橡胶复合物E12类的聚乙烯
绞合线对:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。
布线元素:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线:数对导线同合适的不吸潮填充物安装在同一同心层上
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

色码

护套颜色:红色,白色,黑色

物理性能和热性能

工作温度范围(固定状态下):-5°C – +50°C
安装温度范围(运动状态):-20°C – +90°C
最小弯曲半径:8×OD


电气特性

特性阻抗

100 Ohm±15%

标称传播速度

69%

最大直流电阻

9.38 Ohm/100m

最大不平衡电阻

5%

最大传播延迟偏差

30 ns/100m

最大传播延迟

536 ns/100m@100 mhz

最的牵引负荷

80N



传播特性

频率(MHz)

近端窜扰(NEXT)(dB/100m)
最小值/典型值/标准值

插入损耗(IL)(dB/100m)

结构回波损耗(SRL)(dB/100m)
最小值/典型值/标准值

1

64.0/71.0/62.0

2.0

24.5/26.0/23.0

4

55.0/62.0/53.0

4.0

24.5/26.0/23.0

8

49.5/57.0/48.0

5.7

24.5/26.0/23.0

10

49.0/56.0/47.0

6.4

24.5/26.0/23.0

16

44.9/52.0/44.0

8.2

24.5/26.0/23.0

20

42.5/48.0/42.0

9.2

24.5/26.0/23.0

25

42.0/48.0/41.0

10.3

24.5/26.0/23.0

31.25

40.6/48.0/39.0

11.6

22.5/24.0/21.0

62.5

36.1/43.0/35.0

16.9

19.5/22.0/18.0

100

34.0/40.0/32.0

21.8

17.5/20.0/16.0



结构参数



电缆代码

绝缘层厚度

标称直径

标称重量

mm2

mm

mm

kg/km

FFX-CAT5UTP4P24FR

0.5

0.25

5.3
