300/500V 云母带+交联聚乙烯绝缘，低烟无卤护套电力电缆（单芯）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- |
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); |
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; |
无有毒气体 |
NES 02-713; NF C 20-454 |
额定电压
300/500V

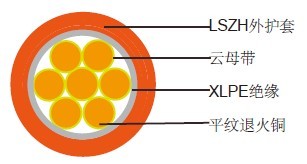

电缆说明
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
防火层; 覆合于交联聚乙烯复合物的云母带。
接地线：未绝缘的实心或者绞合镀锡铜导线
绝缘层：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型
色码
绝缘颜色遵循BS7671标准
芯数 |
带接地线 |
不带接地线 |
2芯 |
- |
蓝，棕 |
3芯 |
黄绿线，蓝，棕 |
棕，灰，黑 |
4芯 |
黄绿线，棕，灰，黑 |
棕，灰，黑。蓝 |
5芯 |
黄绿线，棕，灰，黑。蓝 |
棕，灰，黑。蓝，黑 |
5芯以上 |
黄绿线，黑（1.2.3.4.5...） |
黑（1.2.3.4.5...） |
护套颜色：黑色或根据客户要求
电气特性
介电试验 |
2000 V r.m.s. x 5’ (芯/芯) |
绝缘电阻 |
20 MΩ x km ( 20°C时) |
短路温度 |
250°C |
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：8×OD
结构参数
导体 |
FFX300 05Z1Z1-R (PH120) |
|||||
标称截面积 |
绞线的数量和直径 |
绝缘厚度 |
标称外径 |
标称重量 | 无地线时 |
|
| 标称外径 | 标称重量 | |||||
mm2 |
No./mm |
mm |
mm |
kg/km | mm |
kg/km |
1.5 |
7/0.53 |
0.5 |
0.5 |
4.4 |
4.4 |
29 |
2.5 |
7/0.67 |
0.5 |
0.5 |
4.9 |
4.9 |
40 |
4 |
7/0.85 |
0.5 |
0.5 |
5.5 |
5.5 |
55 |
电气性能
导体运转温度: 90°C
周围温度: 30°C
载流容量（A）
| 导体 截面 积 |
参考方法4 （附在热绝缘墙上的导管上） |
参考方法3 （附在线槽或者墙上等 的导管上） |
参考方法1 （直接用夹子夹住） |
参考方法11（在 一个有孔径的电 缆匣中，垂直或 者水平） |
参考方法12 | ||||||
| 水平隔开 | 垂直隔开 | 三相分开 | |||||||||
| 2根电缆单相 交流或者直流 电 |
3根或者 4根电缆 三相交流 电 |
2根电缆 单相交流 或者直流 电 |
3根或者 4根电缆 三相交流 电 |
2根电 缆单相交 流或者 直流电 电缆水 平分开 或者紧 挨着 |
3根或者4根电缆 三相交流电电缆水平分开或者紧挨着 |
2根电 缆单相 交流或者 直流电缆 水平分开 或者紧挨 着 |
3根或者 4根电缆 三相交 流电 电缆水 平分开 或者紧 挨着 |
2根电 缆单相交 流或者 直流3 根电缆 三相交 流电 |
2根电缆 单相交流 或者直流 3根电缆 三相交流 电 |
3跟电缆 三相分开 3相交流 电 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
1.5 |
18 |
17 |
22 |
19 |
25 |
23 |
- |
- |
- |
- |
- |
2.5 |
24 |
23 |
30 |
26 |
34 |
31 |
- |
- |
- |
- |
- |
4 |
33 |
30 |
40 |
35 |
46 |
41 |
- |
- |
- |
- |
- |
电压降落（/A/m）
| 标称截面 积 | 2根电缆直流电 | 2根电缆单相交流电 | ||||
| 参考方法3和4 （附在墙上的导 管上等） |
参考方法1和11 （直接用线夹夹 住或者置于电缆 槽中） |
参考方法3和4 （附在墙上的导 管上等） |
参考方法1， 11,12（三相分 开） |
参考方法1,11 （水平相邻分开 |
||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| mm2 | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m |
1.5 |
31 |
31 |
27 |
27 |
27 |
27 |
2.5 |
19 |
19 |
16 |
16 |
16 |
16 |
4 |
33 |
12 |
10 |
10 |
10 |
10 |
