300/500V 硅橡胶绝缘&低烟无卤护套火灾报警电缆
FFX200P 05SOZ1-U (PH30) (CU/SR/OSCR/LSZH 300/500V Class 1)
FFX200P 05SOZ1-R (PH30) (CU/SR/OSCR/LSZH 300/500V Class 2)

BS7629-1 防火报警线

应用

该电缆被用作紧急情况下的数据传输电缆,对其进行设计,生产和测试。在火灾条件下,当需要保证高频信号的传输时,这些电缆通常应用于室内的仪表和控制电缆,办公楼内的电气噪音环境和警报系统的配线电缆。

标准

符合BS7629-1标准的设计


防火性能

线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1;
SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30

阻燃性(单根垂直线缆测试)

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);
CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延(垂直安装的成束电缆测试)

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;
VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);
CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;
CEI 20-37/2-1 ; BS 6425-1*

无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;
CEI 20-37/2-2 ; BS 6425-2*

最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;
CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

注:*表示该标准已经被取代

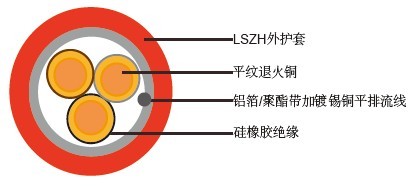

电缆结构

导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的陶瓷化防火耐火硅橡胶E12类
布线元素:根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线:数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层;带有镀锡铜地线的铝带或者聚酯带
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)

色码

绝缘层颜色:
达到6对导线的电缆,颜色为黑色&红色/黑色&蓝色/红色&蓝色/黄色&黑色/黄色&红色/黄色&
蓝色
导线大于6对的电缆,所有的线对绝缘层颜色都标为黑色&红色
护套颜色:红色(也可根据需要选择其他颜色)

物理性能和热性能

工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:7.5×OD(非铠装电缆)


结构参数

对数和导体直径

绝缘层厚度

护套厚度

标称直径

标称重量

mm2

mm

mm

mm

kg/km

1对

1x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.0

7.4

77

1x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.0

8.7

100

2对

2x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.0

10.6

130

2x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.0

10.2

188

3对

3x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.0

11.2

196

3x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.0

12.9

223

5对

5x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.2

13.7

245

5x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.4

16.7

346

6对

6x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.2

14.8

300

6x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.4

17.5

426

10对

10x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.4

18.9

378

10x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.6

23.4

541

15对

15x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.6

23.2

567

15x2x1.5 绞合 FFX200P 05SOZ1-R(PH30)

0.7

1.8

28.9

892

20对

20x2x1 绞合 FFX200P 05SOZ1-R(PH30)

0.6

1.8

26.2

831

20x2x1.5绞合 FFX200P 05SOZ1-R(PH30)

0.7

2.0

32.5

1182
