BS 5467 铠装电力电缆, 600/1000V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下
结构
导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
电缆参数

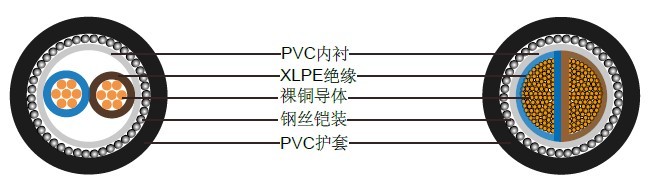

两芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
|
挤出型 内衬 |
带状内衬 |
|||||||
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
2x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.4 |
12.1 |
- |
320 |
2x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
13.6 |
- |
365 |
2x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
14.7 |
- |
440 |
2x6 |
7/1.04 |
0.7 |
0.8 |
0.9 |
1.4 |
15.9 |
- |
470 |
2x10 |
7/1.35 |
0.7 |
0.8 |
0.9 |
1.5 |
18.0 |
- |
800 |
2x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.5 |
20.4 |
20.4 |
900 |
2x25 |
7/2.14 |
0.9 |
0.8 |
1.25 |
1.6 |
24.1 |
24.1 |
1240 |
2x25* |
7/2.14 |
0.9 |
0.8 |
1.25 |
1.6 |
20.4 |
20.4 |
1240 |
2x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.7 |
27.7 |
27.3 |
1710 |
2x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.7 |
23.3 |
22.9 |
1710 |
2x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.8 |
25.8 |
25.4 |
1800 |
2x70* |
19/2.14 |
1.1 |
1 |
1.6 |
1.9 |
29.0 |
28.6 |
2320 |
2x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.0 |
33.1 |
32.3 |
3150 |
2x120* |
37/2.03 |
1.2 |
1.2 |
2.0 |
2.1 |
36.1 |
35.3 |
3880 |
2x150* |
37/2.25 |
1.4 |
1.2 |
2.0 |
2.2 |
39.3 |
38.5 |
4820 |
2x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.4 |
44.7 |
43.5 |
5920 |
2x240* |
61/2.25 |
1.7 |
1.4 |
2.5 |
2.5 |
49.0 |
47.8 |
7300 |
2x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.6 |
53.5 |
51.9 |
8770 |
2x400* |
61/2.85 |
2 |
1.6 |
2.5 |
2.8 |
59.0 |
57.4 |
10905 |

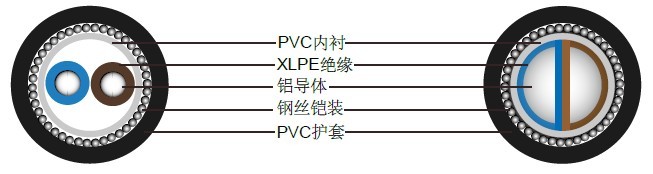

两芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
铠装带 | 标称护套厚度 |
标称外径 |
标称电缆重量 |
|||
| 厚度 | 宽度 | 铝丝铠装 | 铝带 铠装 |
|||||||
| 挤出型内衬 | 带状内衬 | |||||||||
mm² |
mm |
mm |
mm |
mm | mm | mm |
mm |
mm | mm | kg/km |
| 2x16 | 0.7 | 0.8 | 1.25 | 0.6 | 2.4 | 1.5 | 19.1 | 19.1 | 17.8 | 650 |
| 2x25 | 0.9 | 0.8 | 1.25 | 0.6 | 2.4 | 1.5 | 22.4 | 22.4 | 21.1 | 915 |
| 2x25* | 0.9 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 18.7 | 18.7 | 17.4 | 1255 |
| 2x35 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.6 | 25.7 | 25.3 | 23.3 | 1255 |
| 2x35* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 21.4 | 21.0 | 19 | 1430 |
| 2x50* | 1.0 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 23.5 | 23.1 | 21.1 | 1430 |
| 2x70* | 1.1 | 1 | 1.6 | 1 | 3.6 | 1.9 | 26.3 | 25.9 | 24.7 | 1780 |
| 2x95* | 1.1 | 1.2 | 2.0 | 1 | 3.6 | 2 | 30 | 29.2 | 27.2 | 1950 |
