BS 5467 铠装电力电缆, 600/1000V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下
结构
导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分

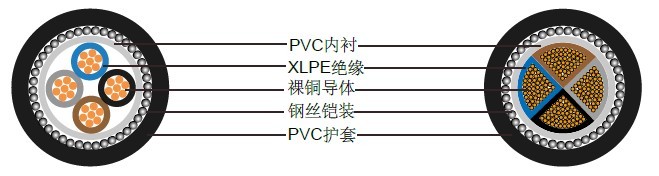

电缆参数
四芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
|
挤出型内衬 |
带状内衬 |
|||||||
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
4x1.5 |
7/0.53 |
0.7 |
0.8 |
0.9 |
1.4 |
13.3 |
- |
390 |
4x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
15.0 |
- |
470 |
4x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
16.4 |
- |
580 |
4x6 |
7/1.04 |
0.7 |
0.8 |
1.25 |
1.5 |
18.7 |
- |
805 |
4x10 |
7/1.35 |
0.7 |
0.8 |
1.25 |
1.5 |
21.1 |
- |
1090 |
4x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.6 |
23.4 |
23.4 |
1320 |
4x25 |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
28.9 |
28.5 |
1840 |
4x25* |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
26.1 |
25.7 |
1840 |
4x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
31.9 |
31.5 |
2310 |
4x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
28.6 |
28.2 |
2310 |
4x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.9 |
32.0 |
31.6 |
2970 |
4x70* |
19/2.14 |
1.1 |
1.2 |
2.0 |
2.1 |
37.7 |
36.9 |
4240 |
4x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.2 |
41.7 |
40.9 |
5400 |
4x120* |
37/2.03 |
1.2 |
1.4 |
2.5 |
2.3 |
47.1 |
45.9 |
7000 |
4x150* |
37/2.25 |
1.4 |
1.4 |
2.5 |
2.4 |
51.4 |
50.2 |
8350 |
4x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.6 |
56.6 |
55.4 |
10130 |
4x240* |
61/2.25 |
1.7 |
1.6 |
2.5 |
2.7 |
63.0 |
61.4 |
12840 |
4x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.9 |
68.8 |
67.2 |
15530 |
4x400* |
61/2.85 |
2 |
1.8 |
3.15 |
3.2 |
78.1 |
76.1 |
19950 |

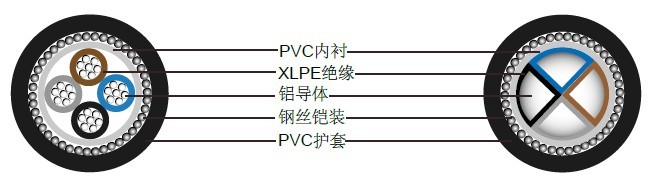

四芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
铠装带 | 标称护套厚度 |
标称外径 |
标称电缆重量 |
|||
| 厚度 | 宽度 | 铝丝铠装 | 铝带 铠装 |
|||||||
| 挤出型内衬 | 带状内衬 | |||||||||
mm² |
mm |
mm |
mm |
mm | mm | mm |
mm |
mm | mm | kg/km |
| 4x16 | 0.7 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 21.8 | 21.8 | 20.5 | 980 |
| 4x25 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 26.9 | 26.5 | 24.5 | 1220 |
| 4x25* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 24.6 | 24.2 | 22.2 | 1220 |
| 4x35 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 29.5 | 29.2 | 27.1 | 1420 |
| 4x35* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 27 | 26.6 | 24.6 | 1420 |
| 4x50* | 1.0 | 1 | 1.6 | 1 | 2.4 | 1.9 | 30 | 29.6 | 28.4 | 1770 |
| 4x70* | 1.1 | 1.2 | 2.0 | 1 | 3.6 | 2.1 | 35.3 | 34.5 | 32.5 | 2500 |
| 4x95* | 1.1 | 1.2 | 2.0 | 1.4 | 3.6 | 2.2 | 39 | 38.2 | 37 | 2980 |
| 4x120* | 1.2 | 1.4 | 2.5 | 1.4 | 4.8 | 2.3 | 44 | 42.8 | 40.6 | 3950 |
| 4x150* | 1.4 | 1.4 | 2.5 | 1.4 | 4.8 | 2.4 | 47.9 | 46.7 | 44.5 | 4600 |
| 4x185* | 1.6 | 1.4 | 2.5 | 1.4 | 4.8 | 2.6 | 52.7 | 51.5 | 49.3 | 5430 |
| 4x240* | 1.7 | 1.6 | 2.5 | 1.8 | 4.8 | 2.7 | 58.5 | 56.9 | 55.5 | 6660 |
| 4x300* | 1.8 | 1.6 | 2.5 | 1.8 | 6.4 | 2.9 | 63.8 | 62.2 | 60.8 | 7770 |
