BS5308 第一部分2类 (铠装电缆)

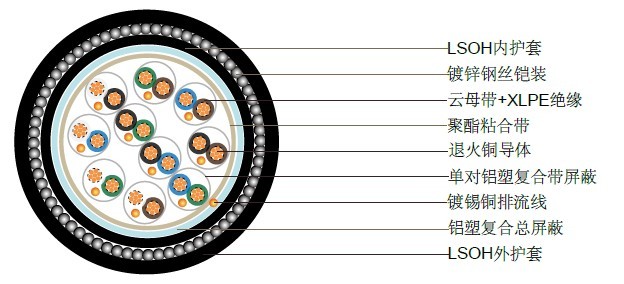

BS5308第一部分2类云母带+XLPE绝缘+单对屏蔽+总屏蔽+铠装+LSOH护套
应用
铠装防火电缆(第一部分2类)通常用于化工和加工工业等存在火灾危险的地方，镀锌钢丝铠装对电缆起到很好的保护作用.
结构
导体 |
退火铜或镀锡铜,2类 |
绝缘 |
云母带, XLPE(交联聚乙烯), 或PE(聚乙烯) |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 | LSOH(低烟无卤)护套 |
| 铠装 | 镀锌钢丝铠装 |
外护套 |
LSOH(低烟无卤)护套 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -20˚C - +90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径
| 导体截面积 | mm 2 | 0.5 |
0.75 |
1.0 |
1.5 |
|
| 导体规格 | No. x mm | 7 x 0.3 |
7 x 0.37 |
7 x 0.43 |
7 x 0.53 |
|
| 最大导体电阻 | ohm/km | 36 |
24.5 |
18.1 |
12.1 |
|
| 最小绝缘电阻 | Gohm/km | 5 |
5 |
5 |
5 |
|
| 1kHz时的电容不平衡值（对：对屏蔽） | pF/250m |
250
|
||||
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 |
115 |
115 |
115 |
|
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 |
75 |
75 |
75 |
|
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 |
25 |
25 |
40 |
|
| 测试电压 | 芯：芯 | V | 1000 |
1000 |
1000 |
1000 |
| 芯：屏蔽 | V | 1000 |
1000 |
1000 |
1000 |
|
| 最大额定电压 | V | 300/500 |
300/500 |
300/500 |
300/500 |
|
参数表
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 铠装厚度 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
5 |
7/0.37 |
0.75 |
0.6 |
0.8 |
15.0 |
0.9 |
1.4 |
20.3 |
870 |
10 |
7/0.37 |
0.75 |
0.6 |
0.8 |
19.8 |
0.9 |
1.4 |
25.9 |
1480 |
5 |
7/0.43 |
1 |
0.6 |
0.8 |
14.8 |
0.9 |
1.4 |
20.0 |
890 |
