Type 245 1.1 to 6.6KV
应用
该柔软电缆主要用作长臂采煤机电缆，连续采煤机和外围长臂电缆。电缆含3根中心监视导体用于接地连续性检测和控制电路。
标准
AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

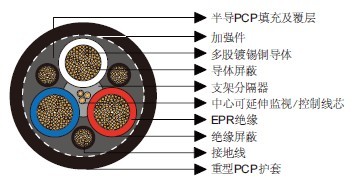

结构
3×导体：柔软的多股镀锡退火铜导体。
导体屏蔽：半导材料（用于电压为3.3/3.3kV及以上的电缆）。
绝缘：EPR。
绝缘屏蔽：半导橡胶。
支架分隔器：半导PCP。
总芯线屏蔽：半导PCP填充及覆层。
3×隙间接地线：柔软的多股镀锡铜导体及半导PCP覆层。
3×中心延伸监视线芯：柔软的多股镀锡铜导体与EPR覆层。
纺织加强件：宽松编织加强件。
护套：重型PCP护套。重型CPE/CSP护套可选。
尺寸和重量
标称导体 |
绞股规格 |
绝缘厚度 |
芯线屏蔽 |
监视导体 |
护套厚度 |
标称外径 |
标称重量 |
||
绞股规格 |
屏蔽截面 |
绞股规格 |
覆层厚度 |
||||||
mm² |
No/mm |
mm |
No/mm |
mm |
No/mm |
mm |
mm |
mm |
kg/100m |
Type 245.1 |
|||||||||
16 |
133/0.40 |
2.0 |
69/0.25 |
1.8 |
28/0.25 |
0.8 |
4.1 |
42.6 |
235 |
25 |
259/0.36 |
1.6 |
91/0.25 |
1.8 |
28/0.25 |
0.8 |
4.2 |
43.4 |
269 |
35 |
287/0.40 |
1.6 |
140/0.25 |
1.4 |
28/0.25 |
0.8 |
4.4 |
45.6 |
315 |
50 |
703/0.30 |
1.7 |
120/0.30 |
1.0 |
28/0.25 |
0.8 |
4.8 |
48.4 |
390 |
70 |
988/0.30 |
1.8 |
180/0.30 |
1.0 |
28/0.25 |
0.8 |
5.1 |
53.9 |
501 |
95 |
1332/0.30 |
2.0 |
150/0.30 |
1.0 |
28/0.25 |
0.8 |
5.6 |
60.4 |
630 |
120 |
1702/0.30 |
2.1 |
195/0.30 |
1.2 |
28/0.25 |
0.8 |
6.0 |
65.5 |
765 |
150 |
2146/0.30 |
2.3 |
235/0.30 |
1.2 |
28/0.25 |
0.8 |
6.3 |
70.5 |
915 |
Type 245.3 |
|||||||||
25 |
259/0.36 |
3.0 |
91/0.25 |
1.5 |
28/0.25 |
0.8 |
5.2 |
51.1 |
338 |
35 |
287/0.40 |
3.0 |
140/0.25 |
1.0 |
28/0.25 |
0.8 |
5.4 |
54.5 |
398 |
50 |
703/0.30 |
3.0 |
120/0.30 |
1.0 |
28/0.25 |
0.8 |
5.7 |
56.8 |
490 |
70 |
988/0.30 |
3.0 |
180/0.30 |
1.2 |
28/0.25 |
0.8 |
6.0 |
61.2 |
592 |
95 |
1332/0.30 |
3.0 |
235/0.30 |
1.2 |
28/0.25 |
0.8 |
6.4 |
66.6 |
739 |
120 |
1702/0.30 |
3.0 |
300/0.30 |
1.2 |
28/0.25 |
0.8 |
6.7 |
71.0 |
870 |
150 |
2146/0.30 |
3.0 |
375/0.30 |
1.2 |
28/0.25 |
0.8 |
7.0 |
75.2 |
1028 |
Type 245.6 |
|||||||||
50 |
703/0.30 |
5.0 |
120/0.30 |
1.4 |
28/0.25 |
0.8 |
6.7 |
67.2 |
635 |
70 |
988/0.30 |
5.0 |
180/0.30 |
1.4 |
28/0.25 |
0.8 |
7.0 |
71.7 |
755 |
95 |
1332/0.30 |
5.0 |
235/0.30 |
1.4 |
28/0.25 |
0.8 |
7.4 |
77.1 |
905 |
120 |
1702/0.30 |
5.0 |
300/0.30 |
1.4 |
28/0.25 |
0.8 |
7.7 |
81.3 |
1050 |
150 |
2146/0.30 |
5.0 |
375/0.30 |
1.4 |
28/0.25 |
0.8 |
8.0 |
85.8 |
1210 |
