PAS 5308仪表电缆

 PAS5308第一部分1类 (非铠装电缆)

       PAS5308第一部分1类 PE绝缘+总屏蔽+PVC护套



应用
此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接,一般在测量及过程控制中用于传输模拟和数字信号。



结构

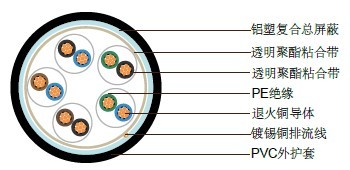

PAS5308第一部分1类 PE绝缘+总屏蔽+PVC护套

导体

退火铜,尺寸:遵循BS EN 60228,0.5mm²,5类多股,0.5 mm²和1.0 mm²,1类实心铜,1.5mm²和  2.5mm²,2类多股铜

绝缘

遵循BS EN 50290-2-23:2002,热塑性聚乙烯,L/MD级别,或遵循BS EN 50290-2-29,交联聚乙烯

成对

两芯对绞,加小于100mm的隔离带,非单对屏蔽电缆两对成组,构成中心层

色彩编码

参看附注

粘合带

0.023mm的非吸湿性磁带

总屏蔽

铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线

外护套

PVC(聚氯乙烯)护套,遵照BS EN 50290-2-22:2002,TM51类

护套颜色

黑色



电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积

mm²

0.5

0.5

1.0

1.5

2.5

导体规格

No. x mm

1 x 0.8

16 x 0.2

1 x 1.13

7 x 0.53

7 x 0.67

最大导体电阻

ohm/km

36.8

39.7

18.4

12.3

7.6

最小绝缘电阻

单个导体

Gohm/km

5

5

5

5

5

单对屏蔽

Mohm/km

1

1

1



1

1 kHz时的电容不平衡值(对:对屏蔽)

pF/250m

250

1 kHz时的最大互容(非屏蔽和总屏蔽的电缆,单对和两对除外)

pF/m

75

75

75

85

105

1 kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两 对)

pF/m

115

115

115

120

140

相邻芯数间最大的感应系数/ 阻抗比率

μH/ohm

25

25

25

40

60

测试电压

V

2000

2000

2000

2000

2000

额定电压

V

300/500

300/500

300/500

300/500

300/500



电缆参数

对数

导体股数和直径

标称导体截面积

标称绝缘厚度

标称护套厚度

标称电缆外径

no./mm

mm²

mm

mm

mm

实心导体 0.5mm²

1

1/0.8

0.5

0.5

0.8

5.3

2

1/0.8

0.5

0.5

0.8

6.1

5

1/0.8

0.5

0.5

1.1

10.6

10

1/0.8

0.5

0.5

1.2

14

15

1/0.8

0.5

0.5

1.2

16.1

20

1/0.8

0.5

0.5

1.3

18.4

30

1/0.8

0.5

0.5

1.3

22

50

1/0.8

0.5

0.5

1.5

27.9

多股导体 0.5 mm²

1

16/0.2

0.5

0.6

0.8

6

2

16/0.2

0.5

0.6

0.8

6.9

5

16/0.2

0.5

0.6

1.1

12.1

10

16/0.2

0.5

0.6

1.2

16.2

15

16/0.2

0.5

0.6

1.3

18.8

20

16/0.2

0.5

0.6

1.3

21.3

30

16/0.2

0.5

0.6

1.5

25.9

50

16/0.2

0.5

0.6

1.7

32.9

实心导体 1.0 mm²

1

1/1.13

1

0.6

0.8

6.4

2

1/1.13

1

0.6

0.8

7.4

5

1/1.13

1

0.6

1.1

13.2

10

1/1.13

1

0.6

1.2

17.4

15

1/1.13

1

0.6

1.3

20.3

20

1/1.13

1

0.6

1.5

23.4

30

1/1.13

1

0.6

1.5

28

50

1/1.13

1

0.6

2

36.3

多股导体 1.5 mm²

1

7/0.53

1.5

0.6

0.8

7.3

2

7/0.53

1.5

0.6

0.9

8.7

5

7/0.53

1.5

0.6

1.2

15.4

10

7/0.53

1.5

0.6

1.3

20.6

15

7/0.53

1.5

0.6

1.5

24.2

20

7/0.53

1.5

0.6

1.5

27.5

30

7/0.53

1.5

0.6

1.7

33.3

50

7/0.53

1.5

0.6

2

42.6

多股导体 2.5 mm²

1

7/0.67

2.5

0.6

0.8

8.1

2

7/0.67

2.5

0.6

0.9

9.7

5

7/0.67

2.5

0.6

1.2

17.2

10

7/0.67

2.5

0.6

1.4

24.1

15

7/0.67

2.5

0.6

1.6

28.2

20

7/0.67

2.5

0.6

1.7

31.8

30

7/0.67

2.5

0.6

1.9

37.9

50

7/0.67

2.5

0.6

2.3

48.9
