  BS5467铠装电力电缆

BS 6724 铠装电力电缆, 600/1000V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中

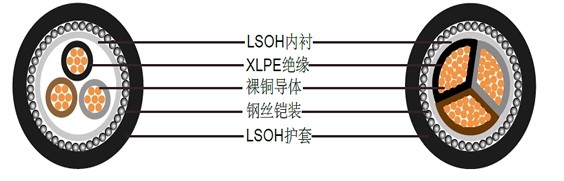

结构

导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
  2芯: 棕色或蓝色
  3芯: 棕色, 黑色, 灰色
  4芯: 蓝色, 棕色, 黑色, 灰色
  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
  5芯以上: 白色线芯加黑色数字标识
内衬 LSOH (低烟无卤)
铠装 单芯: AWA (铝丝铠装)
  多芯: SWA (钢丝铠装)
铠装 单芯: AWA (铝丝铠装)
  多芯: SWA (钢丝铠装)
外护套 LSOH (低烟无卤)

技术参数

额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm2 to 16mm2: 6 x 外径
  25mm2 and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268

电缆参数

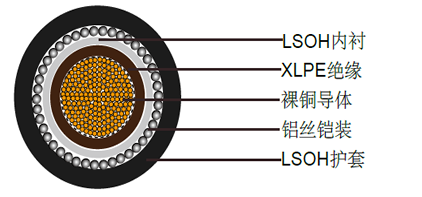

单芯600/1000 V，多股圆形铜导体

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称铝丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
1x50
19/1.78
1.0
0.8
0.9
1.5
17.5
800
1x70
19/2.14
1.1
0.8
1.25
1.5
20.2
990
1x95
19/2.52
1.1
0.8
1.25
1.6
22.3
1280
1x120
37/2.03
1.2
0.8
1.25
1.6
24.2
1550
1x150
37/2.25
1.4
1
1.6
1.7
27.4
1900
1x185
37/2.52
1.6
1
1.6
1.8
30.0
2320
1x240
61/2.25
1.7
1
1.6
1.8
32.8
2930
1x300
61/2.52
1.8
1
1.6
1.9
35.6
3580
1x400
61/2.85
2.0
1.2
2.0
2.0
40.5
4600
1x500
61/3.20
2.2
1.2
2.0
2.1
44.2
5680
1x630
127/2.52
2.4
1.2
2.0
2.2
48.8
7160
1x800
127/2.85
2.6
1.4
2.5
2.4
55.4
9315
1x1000
127/3.20
2.8
1.4
2.5
2.5
60.6
11490

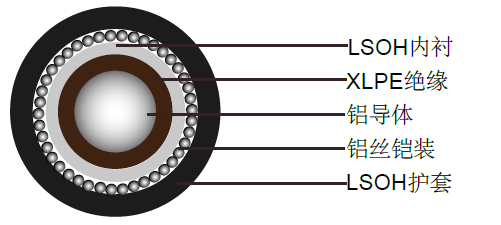

单芯600/1000 V，实心铝导体

标称导体截面积
标称绝缘厚度
标称内衬厚度
标称铝丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
mm
mm
mm
mm
mm
kg/km
1x50
1.0
0.8
0.9
1.5
16.3
460
1x70
1.1
0.8
1.25
1.5
18.7
560
1x95
1.1
0.8
1.25
1.6
20.6
690
1x120
1.2
0.8
1.25
1.6
22.1
800
1x150
1.4
1
1.6
1.7
25.2
970
1x185
1.6
1
1.6
1.8
27.4
1150
1x240
1.7
1
1.6
1.8
29.9
1380
1x300
1.8
1
1.6
1.9
32.4
1640

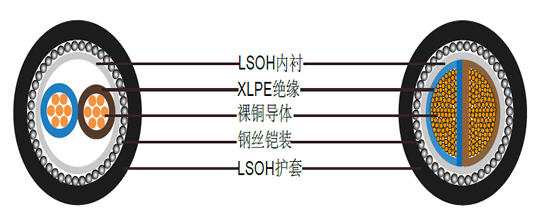

两芯600/1000 V，多股铜导体

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
2x1.5
7/0.53
0.6
0.8
0.9
1.4
12.1
320
2x2.5
7/0.67
0.7
0.8
0.9
1.4
13.6
365
2x4
7/0.85
0.7
0.8
0.9
1.4
14.7
440
2x6
7/1.04
0.7
0.8
0.9
1.4
15.9
470
2x10
7/1.35
0.7
0.8
0.9
1.5
18.0
800
2x16
7/1.70
0.7
0.8
1.25
1.5
20.4
900
2x25
7/2.14
0.9
0.8
1.25
1.6
24.1
1240
2x25*
7/2.14
0.9
0.8
1.25
1.6
20.4
1240
2x35
7/2.52
0.9
1
1.6
1.7
27.7
1710
2x35*
7/2.52
0.9
1
1.6
1.7
23.3
1710
2x50*
19/1.78
1.0
1
1.6
1.8
25.8
1800
2x70*
19/2.14
1.1
1
1.6
1.9
29.0
2320
2x95*
19/2.52
1.1
1.2
2.0
2.0
33.0
3150
2x120*
37/2.03
1.2
1.2
2.0
2.1
36.1
3880
2x150*
37/2.25
1.4
1.2
2.0
2.2
39.3
4820
2x185*
37/2.52
1.6
1.4
2.5
2.4
44.7
5920
2x240*
61/2.25
1.7
1.4
2.5
2.5
49.0
7300
2x300*
61/2.52
1.8
1.6
2.5
2.6
53.5
8770
2x400*
61/2.85
2
1.6
2.5
2.8
59.0
10905

* D形多股导体(2类)

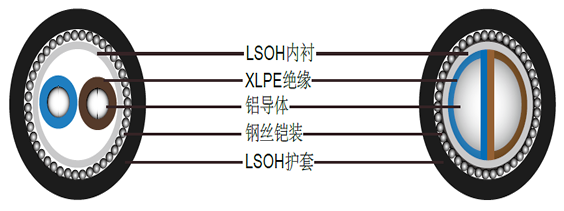

两芯600/1000 V，实心铝导体

标称导体截面积
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
mm
mm
mm
mm
mm
kg/km
2x16
0.7
0.8
1.25
1.5
19.1
650
2x25
0.9
0.8
1.25
1.5
22.4
915
2x25*
0.9
0.8
1.25
1.6
18.7
1255
2x35
0.9
1
1.6
1.6
25.7
1255
2x35*
0.9
1
1.6
1.7
21.4
1430
2x50*
1.0
1
1.6
1.8
23.5
1430
2x70*
1.1
1
1.6
1.9
26.3
1780
2x95*
1.1
1.2
2.0
2
30
1950

*实心扇状导体（1类）



三芯600/1000 V，多股铜导体



标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
3x1.5
7/0.53
0.6
0.8
0.9
1.3
12.6
340
3x2.5
7/0.67
0.7
0.8
0.9
1.4
14.1
408
3x4
7/0.85
0.7
0.8
0.9
1.4
15.3
498
3x6
7/1.04
0.7
0.8
0.9
1.4
16.6
600
3x10
7/1.35
0.7
0.8
1.25
1.5
19.5
915
3x16
7/1.70
0.7
0.8
1.25
1.6
21.6
1130
3x25
7/2.14
0.9
1
1.6
1.7
26.7
1710
3x25*
7/2.14
0.9
1
1.6
1.7
23.6
1710
3x35
7/2.52
0.9
1
1.6
1.8
29.4
2100
3x35*
7/2.52
0.9
1
1.6
1.8
25.7
2100
3x50*
19/1.78
1.0
1
1.6
1.8
28.5
2450
3x70*
19/2.14
1.1
1
1.6
1.9
32.2
3120
3x95*
19/2.52
1.1
1.2
2.0
2.1
37.0
4310
3x120*
37/2.03
1.2
1.2
2.0
2.2
40.4
5160
3x150*
37/2.25
1.4
1.4
2.5
2.3
45.5
7160
3x185*
37/2.52
1.6
1.4
2.5
2.4
49.8
8600
3x240*
61/2.25
1.7
1.4
2.5
2.6
55.1
10755
3x300*
61/2.52
1.8
1.6
2.5
2.7
60.2
13080
3x400*
61/2.85
2
1.6
2.5
2.9
66.6
15810

*扇形多股导体（2类）

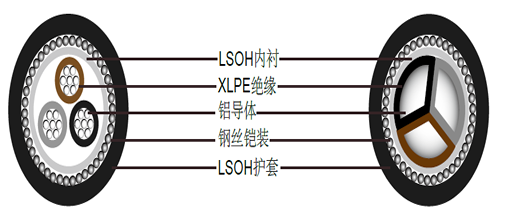

三芯600/1000 V，实心铝导体

标称导体截面积
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
mm
mm
mm
mm
mm
kg/km
3x16
0.7
0.8
1.25
1.6
20.3
760
3x25
0.9
1
1.6
1.7
22.5
1020
3x25*
0.9
1
1.6
1.7
24.9
1020
3x35
0.9
1
1.6
1.8
24.4
1200
3x35*
0.9
1
1.6
1.8
27.3
1200
3x50*
1.0
1
1.6
1.8
26.8
1380
3x70*
1.1
1
1.6
1.9
30.2
1750
3x95*
1.1
1.2
2.0
2.1
34.8
2420
3x120*
1.2
1.2
2.0
2.2
37.8
2820
3x150*
1.4
1.4
2.5
2.3
42.7
3660
3x185*
1.6
1.4
2.5
2.4
46.7
4350
3x240*
1.7
1.4
2.5
2.6
51.5
5220
3x300*
1.8
1.6
2.5
2.7
56.2
6200

*实心扇状导体（1类）

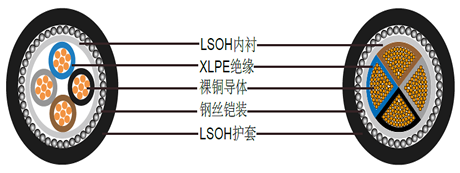

四芯600/1000 V，多股铜导体

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
4x1.5
7/0.53
0.7
0.8
0.9
1.4
13.3
390
4x2.5
7/0.67
0.7
0.8
0.9
1.4
15.0
470
4x4
7/0.85
0.7
0.8
0.9
1.4
16.4
580
4x6
7/1.04
0.7
0.8
1.25
1.5
18.7
805
4x10
7/1.35
0.7
0.8
1.25
1.5
21.1
1090
4x16
7/1.70
0.7
0.8
1.25
1.6
23.4
1320
4x25
7/2.14
0.9
1
1.6
1.7
28.9
1840
4x25*
7/2.14
0.9
1
1.6
1.7
26.1
1840
4x35
7/2.52
0.9
1
1.6
1.8
31.9
2310
4x35*
7/2.52
0.9
1
1.6
1.8
28.6
2310
4x50*
19/1.78
1.0
1
1.6
1.9
32.0
2970
4x70*
19/2.14
1.1
1.2
2.0
2.1
37.7
4240
4x95*
19/2.52
1.1
1.2
2.0
2.2
41.7
5400
4x120*
37/2.03
1.2
1.4
2.5
2.3
47.1
7000
4x150*
37/2.25
1.4
1.4
2.5
2.4
51.4
8350
4x185*
37/2.52
1.6
1.4
2.5
2.6
56.6
10130
4x240*
61/2.25
1.7
1.6
2.5
2.7
63.0
12840
4x300*
61/2.52
1.8
1.6
2.5
2.9
68.8
15530
4x400*
61/2.85
2
1.8
3.15
3.2
78.1
19950

* 扇形多股导体（2类）

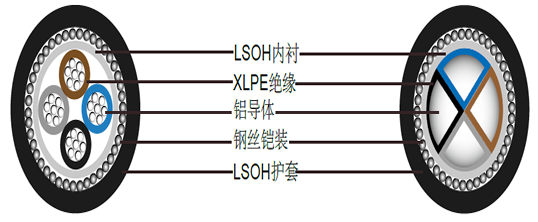

四芯600/1000 V，实心铝导体

标称导体截面积
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
mm
mm
mm
mm
mm
kg/km
4x16
0.7
0.8
1.25
1.6
21.8
980
4x25
0.9
1
1.6
1.7
26.9
1220
4x25*
0.9
1
1.6
1.7
24.6
1220
4x35
0.9
1
1.6
1.8
29.5
1420
4x35*
0.9
1
1.6
1.8
27
1420
4x50*
1.0
1
1.6
1.9
30
1770
4x70*
1.1
1.2
2.0
2.1
35.3
2500
4x95*
1.1
1.2
2.0
2.2
39
2980
4x120*
1.2
1.4
2.5
2.3
44
3950
4x150*
1.4
1.4
2.5
2.4
47.9
4600
4x185*
1.6
1.4
2.5
2.6
52.7
5430
4x240*
1.7
1.6
2.5
2.7
58.5
6660
4x300*
1.8
1.6
2.5
2.9
63.8
7770

*实心扇状导体（1类）

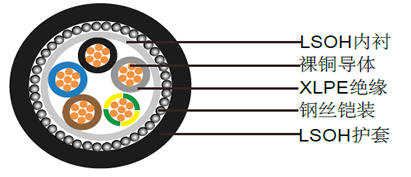

五芯600/1000 V，多股铜导体

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
5x1.5
7/0.53
0.6
0.8
0.9
1.4
14.3
430
5x2.5
7/0.67
0.7
0.8
0.9
1.4
16.1
545
5x4
7/0.85
0.7
0.8
0.9
1.5
17.8
680
5x6
7/1.04
0.7
0.8
1.25
1.5
20
840
5x10
7/1.35
0.7
0.8
1.25
1.6
22.9
1105
5x16
7/1.70
0.7
1
1.6
1.7
26.6
1450
5x25
7/2.14
0.9
1
1.6
1.8
31.5
2245
5x35
7/2.52
0.9
1
1.6
1.9
34.8
2840
5x50
19/1.78
1.0
1.2
2
2
40.4
3895
5x70
19/2.14
1.1
1.2
2
2.2
46.3
5145



多芯600/1000 V，多股铜导体

标称导体截面积
成股类型
标称绝缘厚度
标称内衬厚度
标称钢丝铠装直径
标称护套厚度
标称外径
标称重量
mm2
No./mm
mm
mm
mm
mm
mm
kg/km
7x1.5
7/0.53
0.6
0.8
0.9
1.4
15.2
500
12x1.5
7/0.53
0.6
0.8
1.25
1.5
19.4
820
19x1.5
7/0.53
0.6
0.8
1.25
1.6
22.2
1080
27x1.5
7/0.53
0.6
1
1.6
1.7
26.7
1550
37x1.5
7/0.53
0.6
1
1.6
1.7
29
1850
48x1.5
7/0.53
0.6
1
1.6
1.8
32.7
2250
7x2.5
7/0.67
0.7
0.8
0.9
1.4
17.1
730
12x2.5
7/0.67
0.7
0.8
1.25
1.6
22.4
1020
19x2.5
7/0.67
0.7
1
1.6
1.7
26.6
1530
27x2.5
7/0.67
0.7
1
1.6
1.8
30.7
1960
37x2.5
7/0.67
0.7
1
1.6
1.8
33.8
2450
48x2.5
7/0.67
0.7
1.2
2
2
39.3
3260
7x4
7/0.85
0.7
0.8
1.25
1.5
19.7
840
12x4
7/0.85
0.7
1
1.6
1.6
25.7
1390
19x4
7/0.85
0.7
1
1.6
1.7
29.3
1850
27x4
7/0.85
0.7
1
1.6
1.9
34.4
2350
37x4
7/0.85
0.7
1.2
2
2
39.2
2800
48x4
7/0.85
0.7
1.2
2
2.1
44.1
3250

其他芯数的可以根据客户要求提供.
