600/1000V Isolant Mica+PR, Gaine LSZH de Puissance (2-4 conducteurs & multiconducteurs)

FFX400 1mRZ1-R (CU/MGT+PR/LSZH 600/1000V Classe 2)
FFX400 1mRMZ1-R (CU/MGT+PR/LSZH/SWA/LSZH 600/1000V Classe 2)

UTILISATION
Les câbles sont principalement utilisés dans les zones où l'intégrité du circuit électrique propriétés est essentielle dans le maintien de l'alimentation. Les applications peuvent être trouvés dans les situations d'urgence, de contrôle et de circuits de puissance, centrales, systèmes d'alarme incendie, les tunnels de métro, les systèmes de communications, les usines de traitement des eaux usées, ascenseurs, escaliers mécaniques, et de haute- rise bâtiments.

NORMALISATION
IEC 60502-1/BS 7846

COMPORTEMENTS AU FEU

Integrite de circuits	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
Integrite de circuit du système	DIN 4102-12, E30 Selon lay system
Non propagateur de la flamme	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
Non propagateur de l incendie	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4
Sans Halogène	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1
Faible Corrosivité	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2
Faible Fumée	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
Faible Toxicité	NES 02-713; NF C 20-454

TENSION ASSIGNEE
600/1000V

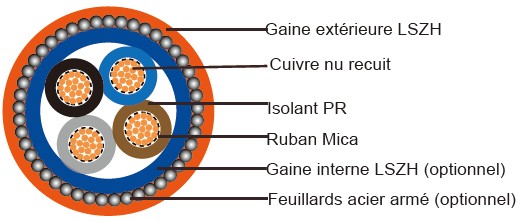

DESCRIPTIF DU CÂBLE
Âme:Cuivre nu recuit, classe 2, IEC 60228
Isolation: Ruban Mica couvert par compos'e PR.
Câblage: Conducteur assemblée en couches concentriques avec bourrage non hydroscopique.
Gaine interne(optionnel): La categorié LTS3 de composé thermoplastique LSZH selon BS 7655 6a, 1.
Armure(optionnel): Fils d'aluminium
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655à 6,1(La catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, antirongeurs et des propriétés anti-termites peuvent être offerts en option.

REPÉRAGE DES CONDUCTEURS
Couleur de Isolation, BS7671

	Avec fil de terr	Sans fil de terre
2 conducteurs	-	Brun, Bleu
3 conducteurs	Jaune/Vert, Brun, Bleu	Brun, Gris, Noir
4 conducteurs	Jaune/Vert, Brun, Gris, Noir	Brun, Gris, Noir, Bleu
5 conducteurs	Jaune/Vert,Brun, Gris, Noir, Bleu	Brun, Gris, Noir, Bleu, Noir
> 5 conducteurs	Jaune/Vert, noirs avec repérage par	numéros noirs avec repérage par numéros

Couleur de gaine: Noir (autres couleurs sur demande)

CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage: -30°C – +90°C
Température ambiante d'utilisation en statique, plage: -20°C – +50°C
Rayon de courbure minimum:
8 x Diamètre extérieur du câble (câbles non armés)
10 x Diamètre extérieur du câble (câbles armés)

CARACTERISTIQUES ELECTRIQUES

Tension d'essai	3500 V r.m.s. x 5'(âme/âme)
Résistance d'isolement	1000 MΩ x km (à 20°C)
Température maximale sur l'âme en court circuit	250°C

CARACTERISTIQUES DIMENSIONNELLES

Conducteur				FFX400 1mRZ1-R		FFX400 1mRMZ1-R
Section des conducteurs	Nombre/Diamètre des brins nominale	Diamètre de conducteur nominale	Épaisseur sur isolant nominale	Cables Non Armé		Cables Armé
Section des conducteurs	Nombre/Diamètre des brins nominale	Diamètre de conducteur nominale	Épaisseur sur isolant nominale	Diametere exterieur approx.	Masse Approx.	Diametere exterieur approx.	Masse Approx.
No*mm2	No./mm	mm	mm	mm	kg/km	mm	kg/km
2 conducteurs
1.5	7/0.53	1.59	0.7	12.2	150	15.3	390
2.5	7/0.67	2.01	0.7	12.6	180	16.5	450
4	7/0.85	2.55	0.7	14.7	250	17.6	525
6	7/1.04	3.12	0.7	16.2	290	18.8	620
10	7/1.35	4.05	0.7	17.1	450	21	800
16	7/1.70	5.1	0.7	19.2	550	23	1100
25	7/2.14	6.42	0.9	20	680	27	1480
35	19/1.53	7.65	0.9	22	940	30	2000
50	19/1.78	8.9	1	24	1250	33	2450
70	19/2.14	10.7	1.1	27	1700	37	3200
95	19/2.52	12.6	1.1	31	2300	42	4350
120	37/2.03	14.21	1.2	36	3150	48	6500
3-conducteurs
1.5	7/0.53	1.59	0.7	12.3	170	16.5	420
2.5	7/0.67	2.01	0.7	13.8	200	17	500
4	7/0.85	2.55	0.7	15.2	300	18.5	600
6	7/1.04	3.12	0.7	16.8	380	19.8	785
10	7/1.35	4.05	0.7	18	550	22.6	1030
16	1/1.70	5.1	0.7	21	760	25	1370
25	7/2.14	6.42	0.9	22	960	29	1900
35	19/1.53	7.65	0.9	24	1300	32	2300
50	19/1.78	8.9	1	28	1700	35	2900
70	19/2.14	10.7	1.1	31	2400	40	4000
95	19/2.52	12.6	1.1	36	3250	45	5400
120	37/2.03	14.21	1.2	38	4000	49	6450
150	37/2.25	15.75	1.4	42	5000	55	8200
185	37/2.52	17.64	1.6	47	6100	60	9800
240	61/2.25	20.25	1.7	52	8000	68	12300
300	61/2.52	22.68	1.8	59	9850	74	14800
400	61/2.85	25.65	2	63	13000	83	17600
4-conducteurs
1.5	7/0.53	1.59	0.7	14.3	210	16	475
2.5	7/0.67	2.01	0.7	15.2	270	17.8	570
4	7/0.85	2.55	0.7	17.2	380	19.8	690
6	7/1.04	3.12	0.7	19	440	21	940
10	7/1.35	4.05	0.7	20.6	670	23.3	1200
16	1/1.70	5.1	0.7	23.6	820	26.5	1400
25	7/2.14	6.42	0.9	26	1320	30.5	2400
35	19/1.53	7.65	0.9	29	1730	34	2800
50	19/1.78	8.9	1	32	2300	38	3500
70	19/2.14	10.7	1.1	38	3180	44	5300
95	19/2.52	12.6	1.1	41.9	4370	48.5	6700
120	37/2.03	14.21	1.2	44	5400	54	8500
150	37/2.25	15.75	1.4	50.8	6500	59	10000
185	37/2.52	17.64	1.6	55	8200	64.5	12200
240	61/2.25	20.25	1.7	60.5	10600	74	15400
300	61/2.52	22.68	1.8	68.5	13200	82	19500
400	61/2.85	25.65	2	76	17000	92	25500

CARACTERISTIQUES ELECTRIQUES
Température maximum au conducteur: 90°C
Température ambiante : 30°C

FFX400 1mRZ1-R
Intensité admissible (amp)

Section des conducteurs	Méthode de référence 4(Isoles dans des conduits encastrés dans des parois thermiquement isolantes)	Méthode de référence 3(Isoles dans des conduits encastrés dans des parois ou dans des caniveaux femmes)		Méthode de référence 1 (fixation directe		Méthode référence 11(sur des chemins de cables perforés) ou Méthode de référence 13 (à l'air libre)
	Un cable avec 3 ou 4 conducteurs triphasés a.c.	Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.	Un cable avec 3 ou 4 conducteurs triphasés a.c.	Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.	Un cable avec 3 ou 4 conducteurs triphasés a.c.	Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.	Un cable avec 3 ou 4 conducteurs triphasés a.c.
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42
6	38	51	44	58	52	63	54
10	51	69	60	80	71	86	75
16	68	91	80	107	96	115	100
25	89	119	105	138	119	149	127
35	109	146	128	171	147	185	158
50	130	175	154	209	179	225	192
70	164	221	194	269	229	289	246
95	197	265	233	328	278	352	298
120	227	305	268	382	322	410	346
150	259	334	300	441	371	473	399
185	295	384	340	506	424	542	456
240	346	459	398	599	500	641	538
300	396	532	455	693	576	741	621
400	-	625	536	803	667	865	741

Chute de tension

Section des conducteurs	Cable avec 2 conducteurs d.c.	Un cable avec 2 conducteurs monophasés a.c			Un cable avec 3 ou 4 conducteurs triphasés a.c.
1	2	3			4
mm2	mV/A/m	mV/A/m			mV/A/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.16	1.9	1.6	0.14	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1	0.86	0.135	0.87
70	0.67	0.67	0.15	0.69	0.59	0.13	0.6
95	0.49	0.5	0.15	0.52	0.43	0.13	0.45
120	0.39	0.4	0.145	0.42	0.34	0.13	0.37
150	0.31	0.32	0.145	0.35	0.28	0.125	0.3
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26
240	0.195	0.2	0.14	0.24	0.175	0.125	0.21
300	0.155	0.16	0.14	0.21	0.14	0.12	0.185
400	0.12	0.13	0.14	0.19	0.115	0.12	0.165

FFX400 1mRMZ1-R
Intensité admissible (amp)

Section des conducteurs	Méthode de éférence 1(fixation directe)		Méthode référence 11 (sur des chemins de câbles perforés horizontal) ou Méthode de référence 13(à l'air libre)		En conduite		En Terre
Section des conducteurs	Un câble avec 2 con-ducteurs mono -phasés a.c.ou d.c.	Un câble avec 3 ou 4 con-ducteurs triphasés a.c.	Un câble avec 2 con-ducteurs mono -phasés a.c.ou d.c.	Un câble avec 3 ou 4 con-ducteurs triphasés a.c.	Un câble avec 2 con-ducteurs mono -phasés a.c.ou d.c.	Un câble avec 3 ou 4 con-ducteurs triphasés a.c.	Un câble avec 2 con-ducteurs mono -phasés a.c.ou d.c.	Un câble avec 3 ou 4 con-ducteurs triphasés a.c.
1	2	3	4	5	6	7	8	9
mm2	A	A	A	A	A	A	A	A
1.5	27	23	29	25	-	23	-	28
2.5	36	31	39	33	-	30	-	36
4	49	42	52	44	-	40	-	48
6	62	53	66	56	-	50	-	60
10	85	73	90	78	-	65	-	80
16	110	94	115	99	115	94	140	115
25	146	124	152	131	145	125	180	150
35	180	154	188	162	175	150	215	180
50	219	187	228	197	210	175	255	215
70	279	238	291	251	260	215	315	265
95	338	289	354	304	310	260	380	315
120	392	335	410	353	355	300	430	360
150	451	386	472	406	400	335	480	405
185	515	441	539	463	455	380	540	460
240	607	520	636	546	520	440	630	530
300	698	599	732	628	590	495	700	590
400	787	673	847	728	660	560	790	670

Chute de tension

Section des con-ducteurs	Cable avec 2 con-ducteurs d.c.	2 cables monophasés a.c.			3 ou 4 cables triphasés a.c.			2 cables monophasés a.c. En conduite ou En terre	3 ou 4 cables triphasés a.c. En conduite ou En terre
1	2	3			4			5	6
mm2	mV/A/m	mV/A/m			mV/A/m			mV/A/m	mV/A/m
1.5	31	31			27			31	25
2.5	19	19			16			19	15
4	12	12			10			12	9.7
6	7.9	7.9			6.8			7.9	6.5
10	4.7	4.7			4			4.7	3.9
16	2.9	2.9			2.5			2.9	2.6
		r	x	z	r	x	z
25	1.85	1.35	0.16	1.9	1.6	0.14	1.65	1.9	1.6
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15	1.35	1.2
50	0.98	0.99	0.155	1	0.86	0.135	0.87	1	0.87
70	0.67	0.67	0.15	0.69	0.59	0.13	0.6	0.69	0.61
95	0.49	0.5	0.15	0.52	0.43	0.13	0.45	0.52	0.45
120	0.39	0.4	0.145	0.42	0.34	0.13	0.37	0.42	0.36
150	0.31	0.32	0.145	0.35	0.28	0.125	0.3	0.35	0.3
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26	0.29	0.25
240	0.195	0.2	0.14	0.24	0.175	0.125	0.21	0.24	0.21
300	0.155	0.16	0.14	0.21	0.14	0.12	0.185	0.21	0.19
400	0.12	0.13	0.14	0.19	0.115	0.12	0.165	0.19	0.18

Note : r = Résistance des conducteurs (température de service)
x = Réactance
z = Impédance
