300/500V Isolant Mica+PR, Gaine LSZH Cables de Puissance (monoconducteur)

FFX300 05mRZ1-R (CU/MGT+PR/LSZH 300/500V Classe 2)

FFX300 05mRZ1-R (CU/MGT+XLPE/LSZH 300/500V Class 2)

UTILISATION
Les câbles sont principalement utilisés dans les zones où l'intégrité du circuit électrique propriétés est essentielle dans le maintien de l'alimentation. Les applications peuvent être trouvés dans les situations d'urgence, de contrôle et de circuits de puissance, centrales, systèmes d'alarme incendie, les tunnels de métro, les systèmes de communications, les usines de traitement des eaux usées, ascenseurs, escaliers mécaniques, et de haute- rise bâtiments.

NORMALISATION
IEC 60502-1

COMPORTEMENTS AU FEU

Integrite de circuits

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

Integrite de circuit du système

DIN 4102-12, E30 Selon lay system

Non propagateur de la flamme

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1

Non propagateur de l incendie

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4

Sans Halogène

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1

Faible Corrosivité

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2

Faible Fumée

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2

Faible Toxicité

NES 02-713; NF C 20-454

TENSION ASSIGNEE
300/500 V

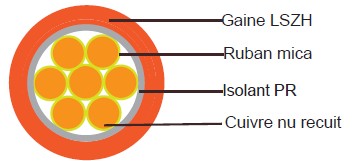

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 2, IEC 60228.
Isolation: Ruban Mica couvert par compos'e PR.
Fil de terre (optionnel): Conducteur cuivre etame massif ou multibrins (sans isolation)
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655 à 6,1(La catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti-rongeurs et des propriétés anti-termites peuvent être offerts en option.

REPÉRAGE DES CONDUCTEURS
Couleur de Isolation, BS7671

Avec fil de terr

Sans fil de terre

2 conducteurs

-

Brun, Bleu

3 conducteurs Jaune/Vert, Brun, Bleu Brun, Gris, Noir
4 conducteurs Jaune/Vert, Brun, Gris, Noir Brun, Gris, Noir, Bleu
5 conducteurs Jaune/Vert,Brun, Gris, Noir, Bleu Brun, Gris, Noir, Bleu, Noir

> 5 conducteurs

Jaune/Vert, noirs avec repérage par

numéros noirs avec repérage par numéros

Couleur de gaine: Noir (autres couleurs sur demande)

CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage: -30°C – +90°C
Température ambiante d'utilisation en statique, plage: -20°C – +50°C
Rayon de courbure minimum: 8 x Diamètre extérieur du câble

CARACTERISTIQUES ELECTRIQUES

Tension d'essai:

2000 V r.m.s. x 5' (ame/ame)

Résistance d'isolement

1000 MΩ x km (à 20°C)

Température de circuit court

250°C

CARACTERISTIQUES DIMENSIONNELLES

Conducteur

FFX300 05mRZ1-R

Section des conducteurs

Nombre/ Diamètre de
brin nominale

Épaisseur
sur isolant
nominale

Épaisseur
de la gaine
nominale

Sans fil de terre

Diamètre
extérieure
nominale
Masse
Approx.

mm2

No./mm

mm

mm

mm

kg/km

1.5

7/0.53

0.5

0.5

4.4

29

2.5

7/0.67

0.5

0.5

4.9

40

4

7/0.85

0.5

0.5

5.5

55

CARACTERISTIQUES ELECTRIQUES
Température maximum au conducteur: 90°C
Température ambiante : 30°C

Intensité admissible (amp)

Section des con-ducteurs Méthode d référence 4(Isoles dans des conduits encastrés dans des parois thermiquement isolantes) Méthode de référence 3 (Isoles dans des conduits encastrés dans des parois ou dans des caniveaux femmes) Méthode de référence 1 (fixation directe) Méthode de référence 11 (sur des chemins de câbles perforés horizontale, verticale) Méthode de référence 12 (à l'air libre)
Cables en nappe horizontale, non jointive Cables en nappe verticale non jointive Trefle
  Un câble avec 2 con-ducteurs mono-phasés a.c. ou d.c. Un câble avec 3 ou 4 con-ducteurs triphasés a.c. Un câble avec 2 Un câble avec 3 ou 4 con-ducteurs triphasés a.c. Un câble avec 2 con-ducteurs mono-phasés a.c.ou d.c. En nappe jointive Un câble avec 3 ou 4 con-ducteurs triphasés a.c. En nappe jointive ou Un câble avec 2 con-ducteurs mono-phasés a.c. ou d.c. En nappe jointive Un câble avec 3 ou 4 con-ducteurs triphasés a.c. En nappe jointive ou trefle Un câble avec 2 con-ducteurs mono-phasés a.c. ou d.c. ou un câble avec 3 con-ducteurs triphasés Un câble avec 2 con-ducteurs mono-phasés a.c. ou d.c. ou un câble avec 3 con-ducteurs triphasés Un câble avec 3, trefle con-ducteurs triphasés
con-ducteurs mono-phasés a.c. ou d.c.

1

2

3

4

5

6

7

8

9

10

11

12

mm2

A

A

A

A

A

A

A

A

A

A

A

1.5

18

17

22

19

25

23

-

-

-

-

-

2.5

24

23

30

26

34

31

-

-

-

-

-

4

33

30

40

35

46

41

-

-

-

-

-

Chute de tension

Section des conduteurs Cable avec 2 conducteurs d.c 2 cables monophasés a.c. 3 or 4 cables, 3-phase a.c.
Méthode de référence 3 et 4(Isoles dans des conduits encastrés dans ou sur des parois) Méthode de référence 1 et 11(Fixation directe ou jointive) Méthode de référence 3 et 4(Isoles dans des conduits encastrés dans ou sur des parois) Méthode de Méthode 1 et 11 de référence
référence 1,11 et 12(trefle) ( En nappe jointive)
1 2 3 4 5 6 7
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m

1.5

31

31

27

27

27

27

2.5

19

19

16

16

16

16

4

33

12

10

10

10

10
