Câble Résistant au Feu
300/500V Gaine Mica+PR, Blindage Individuel et Général Cables d'InstrumentationRE-2X(St)H PiMF...CI. FE 180 PH30 ( CU/MGT+XLPE/PSCR/OSCR/LSZH 300/500V Classe 2 )
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Integrite de circuits |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
Integrite de circuit du système |
DIN 4102-12, E30 Selon lay system |
Non propagateur de la flamme |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
Non propagateur de l incendie |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4 |
Sans Halogène |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1 |
Faible Corrosivité |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2 |
Faible Fumée |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2 |
Faible Toxicité |
NES 02-713; NF C 20-454 |
TENSION ASSIGNEE
300/500 V

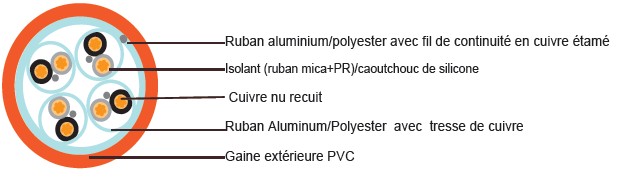

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 2, IEC 60228.
Isolation: Ruban mica de verre couvert par polyethylene réticulé ou compose de silicone type EI2
selon BS 7655-1.1.
Câblage Elements: Les conducteurs isolés sont torsadés pour former des paires avec longueurs
divers pour minimiser la diaphonie. Deux- câble à paire avaient quatre quads
Câblage: Les paires sont câblés ensemble.Jusqu'à 8 paires et après 8 paires, 4 torsion de groupe
forme un paquet, les paquets sont torsadés ensemble.
Blindage individuel: Ruban aluminium/polyester avec fil de continuité en cuivre étamé section
0.5 mm sq (7/0.3mm).
Blindage général: Ruban aluminium/polyester avec fil de continuité en cuivre étamé section 0.5 mm
sq (7/0.3mm).
Gaine interne(optionnel): La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655à 6,1
Armure(optionnel): Armure de fil d'acier
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655 à 6,1(La
catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être offerte.).
Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti-rongeurs et des
propriétés anti-termites peuvent être offerts en option.
REPÉRAGE DES CONDUCTEURS
Couleur de isolation: Blanc numerotes en noir.
Couleur de gaine: Orange (autres couleurs sur demande).
TYPE CODE
RE- Câbles d'instrumentation H Sans halogène & zéro halogène
2X PR 2G Caoutchouc de silicone
(St) Bande synthetic lamineee d'Aluminium SWA Armure de fil d'acier
FE180 Intégrité de l'isolation (950°C 180 minutes) CI Intégrité de circuits
PH 90 Test incendie pour 90 min à 830°C
CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage (Installation fixe): -30°C – +70°C
Température ambiante d'utilisation en statique, plage (Installation mobile): -20°C – +50°C
Rayon de courbure minimum: 6 x Diamètre extérieur du câble(Câbles non armé avec isolant
caoutchouc de silicone)
8 x Diamètre extérieur du câble (Câbles armé avec isolant PR)
10 x Diamètre extérieur du câble(Câbles armé)
Electrical PROPERTIES
Tension d'essai: |
2000 V r.m.s. x 5' (Ame/Ame) |
Résistance d'isolement |
≥1000 MΩ x km (à 20°C) |
Température maximale sur |
PR: 250°C |
CARACTERISTIQUES DIMENSIONNELLES
Conducteur
|
RE-2X(St)H
PiMF...CI. FE 180
PH30 RE-2G(St)H PiMF...CI. FE 180 PH30 |
RE-2X(St)HSWAH PiMF..CI. FE 180 PH30 |
||||||
| Nombre de conducteurs x section des conducteurs | Nombre/Diamètre des brins nominal | épaisseur sur isolant nominale | Cables Non Armé | Cables Armé | ||||
| Diamètre extérieure nominale | Masse approx. | Diamètre sous armour | Diametre du fil armure | Diamètre extérieure nominale | Masse approx. | |||
mm2 |
no./mm |
mm |
mm |
kg/km |
mm | mm | mm | kg/km |
2 Paires |
||||||||
2X2x1.0 |
7/0.43 |
0.6 |
15.2 |
166 |
15.2 |
0.90 |
20.0 |
555 |
2X2x1.5 |
7/0.53 |
0.7 |
17.0 |
205 |
17.0 |
1.25 |
22.7 |
769 |
2X2x2.5 |
7/0.67 |
0.8 |
19.2 |
350 |
19.2 |
1.25 |
24.9 |
938 |
5 Paires |
||||||||
5X2x1.0 |
7/0.43 |
0.6 |
17.5 |
335 |
17.5 |
1.25 |
23.2 |
1000 |
5X2x1.5 |
7/0.53 |
0.7 |
21.5 |
433 |
21.5 |
1.60 |
28.1 |
1352 |
5X2x2.5 |
7/0.67 |
0.8 |
24.0 |
592 |
24.0 |
1.60 |
30.8 |
1665 |
10 Paires |
||||||||
10X2x1.0 |
7/0.43 |
0.6 |
22.5 |
626 |
22.5 |
1.60 |
29.3 |
1800 |
10X2x1.5 |
7/0.53 |
0.7 |
28.0 |
811 |
28.0 |
1.60 |
35.0 |
2165 |
10X2x2.5 |
7/0.67 |
0.8 |
31.5 |
1132 |
31.5 |
2.00 |
39.5 |
3007 |
| 20 Paires | ||||||||
20X2x1.0 |
7/0.43 |
0.6 |
30.5 |
1143 |
30.5 |
2.00 |
38.5 |
3019 |
20X2x1.5 |
7/0.53 |
0.7 |
38.0 |
1509 |
38.0 |
2.00 |
46.2 |
3684 |
20X2x2.5 |
7/0.67 |
0.8 |
42.5 |
2112 |
42.5 |
2.50 |
51.9 |
5107 |
Note : Autres tailles de conducteur & con igurations de base sont disponibles sur demande
