Câble Résistant au Feu
300/500V Isolant Mica+PR & Gaine LSZH Câble d'Alarme IncendieFFX200P 05mROZ1-R (CU/MICA+XLPE/OSCR/LSZH 300/500V Classe 2 ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Integrite de circuits |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
Integrite de circuit du système |
DIN 4102-12, E30 Selon lay system |
Non propagateur de la flamme |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
Non propagateur de l incendie |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4 |
Sans Halogène |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1 |
Faible Corrosivité |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2 |
Faible Fumée |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2 |
Faible Toxicité |
NES 02-713; NF C 20-454 |

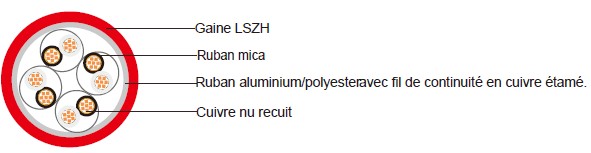

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 2, IEC 60228
Isolation: Ruban mica de verre couvert par polyethylene extrudé réticulé composé ou le type E15
réticulé composé selon BS 7655 - 5-1.
Câblage Elements: Conducteurs isolés sont torsadés pour former des paires avec longueurs
divers pour minimiser la diaphonie. Deux- câble à paire avaient quatre quads.
Câblage: Les paires sont câblés ensemble.Jusqu'à 8 paires et après 8 paires , 4 torsion de groupe
forme un paquet, les paquets sont torsadés ensemble.
Blindage ggénéral: Ruban aluminium/polyester avec fil de continuité en cuivre étamé
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655 à 6,1(La
catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être
offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti-rongeurs et des
propriétés anti-termites peuvent être offerts en option.
REPÉRAGE DES CONDUCTEURS
Couleur de isolation: Selon 60189-2 (autres couleurs sur demande).
Couleur de gaine: Rouge(autres couleurs sur demande).
CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage (Installation fixe): -30°C - +90°C
Température ambiante d'utilisation en statique, plage (Installation mobile): -20°C - +50°C
Rayon de courbure minimum: 8 x Diamètre extérieur du câble
CARACTERISTIQUES DIMENSIONNELLES
Type de cable |
épaisseur sur isolant nominale |
épaisseur de la gaine |
Diamètre extérieure nominale |
Masse approx. |
|
mm |
mm |
mm |
kg/km |
1 Paires |
||||
1x2x0.75 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
0.8 |
7.8 |
64 |
1x2x1 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
0.9 |
8.4 |
73 |
1x2x1.5 stranded FFX200P 05mROZ1-R (PH30) |
0.7 |
0.9 |
9.3 |
87 |
2 Paires |
||||
2x2x0.75 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
0.9 |
10.7 |
118 |
2x2x1stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.0 |
11.5 |
136 |
2x2x1.5 stranded FFX200P 05mROZ1-R (PH30) |
0.7 |
1.0 |
13.0 |
165 |
5 Paires |
||||
5x2x0.75 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.1 |
14.8 |
218 |
5x2x1 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.2 |
15.7 |
266 |
5x2x1.5 stranded FFX200P 05mROZ1-R (PH30) |
0.7 |
1.3 |
18.1 |
342 |
10 Paires |
||||
10x2x0.75 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.3 |
20.1 |
380 |
10x2x1 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.4 |
21.3 |
455 |
10x2x1.5 stranded FFX200P 05mROZ1-R (PH30) |
0.7 |
1.5 |
24.8 |
606 |
15 Paires |
||||
15x2x0.75 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.4 |
24.9 |
535 |
15x2x1 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.5 |
26.5 |
646 |
15x2x1.5 stranded FFX200P 05mROZ1-R (PH30) |
0.7 |
1.6 |
30.8 |
862 |
20 Paires |
||||
20x2x0.75 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.5 |
28.2 |
680 |
20x2x1 stranded FFX200P 05mROZ1-R (PH30) |
0.6 |
1.6 |
30.2 |
839 |
20x2x1.5 stranded FFX200P 05mROZ1-R (PH30) |
0.7 |
1.8 |
34.9 |
1121 |
