300/500V Isolant Mica+PR, Gaine LSZH de Puissance (2-4 conducteurs)

FFX200 05mRZ1-R ( CU/MGT+PR/LSZH 300/500V Classe 2)

UTILISATION
Les câbles sont principalement utilisés dans les zones où l'intégrité du circuit électrique propriétés est essentielle dans le maintien de l'alimentation. Les applications peuvent être trouvés dans les situations d'urgence, de contrôle et de circuits de puissance, centrales, systèmes d'alarme incendie, les tunnels de métro, les systèmes de communications, les usines de traitement des eaux usées, ascenseurs, escaliers mécaniques, et de haute- rise bâtiments.

NORMALISATION
IEC 60502-1

COMPORTEMENTS AU FEU

Integrite de circuits	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
Integrite de circuit du système	DIN 4102-12, E30 Selon lay system
Non propagateur de la flamme	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
Non propagateur de l incendie	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4
Sans Halogène	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1
Faible Corrosivité	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2
Faible Fumée	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
Faible Toxicité	NES 02-713; NF C 20-454

TENSION ASSIGNEE
300/500 V

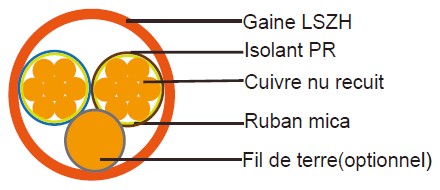

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 2, IEC 60228.
Isolation: Ruban Mica couvert par compos'e PR.
Fil de terre(optionnel): Conducteur cuivre etame massif ou multibrins ( sans isolation )
Câblage: Conducteur assemblée en couches concentriques avec bourrage non hydroscopique.
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655 à 6,1(La catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti-rongeurs et des propriétés anti-termites peuvent être offerts en option.

REPÉRAGE DES CONDUCTEURS
Couleur de Isolation, BS7671

	Avec fil de terr	Sans fil de terre
2 conducteurs	-	Brun, Bleu
3 conducteurs	Jaune/Vert, Brun, Bleu	Brun, Gris, Noir
4 conducteurs	Jaune/Vert, Brun, Gris, Noir	Brun, Gris, Noir, Bleu
5 conducteurs	Jaune/Vert,Brun, Gris, Noir, Bleu	Brun, Gris, Noir, Bleu, Noir
> 5 conducteurs	Jaune/Vert, noirs avec repérage par	numéros noirs avec repérage par numéros

Couleur de gaine: Noir (autres couleurs sur demande)

CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage: -30°C – +90°C
Température ambiante d'utilisation en statique, plage: -20°C – +50°C
Rayon de courbure minimum: 8 x Diamètre extérieur du câble

CARACTERISTIQUES ELECTRIQUES

Tension d'essai	3500 V r.m.s. x 5'(âme/âme)
Résistance d'isolement	1000 MΩ x km (à 20°C)
Température maximale sur l'âme en court circuit	250°C

CARACTERISTIQUES DIMENSIONNELLES

Conducteur				FFX200 05mRZ1-R
Section des conducteurs	Nombre/Diamètre des brins nominale	épaisseur sur isolant nominale	épaisseur de la gaine nominale	Sans fil de terr		Avec fil de terr
Section des conducteurs	Nombre/Diamètre des brins nominale	épaisseur sur isolant nominale	épaisseur de la gaine nominale	Diamètre extérieure nominale	Masse Approx.	Diamètre extérieure nominale	Masse Approx.
No*mm2	No./mm	mm	mm	mm	kg/km	mm	kg/km
2 Core
2x1.5	7/0.53	0.5	0.5	7.7	70	8.2	80
2x2.5	7/0.67	0.5	0.5	8.8	100	9.6	120
2x4	7/0.85	0.5	0.5	9.8	140	10.5	170
3 Core
3x1.5	7/0.53	0.5	0.5	8.7	90	10.5	100
3x2.5	7/0.67	0.5	0.5	9.5	125	10.7	150
3x4	7/0.85	0.5	0.5	11.5	180	12.5	220
4 Core
4x1.5	7/0.53	0.5	0.5	10.3	105	12.2	120
4x2.5	7/0.67	0.5	0.5	11	155	13	190
4x4	7/0.85	0.5	0.5	12.5	255	13.5	270

CARACTERISTIQUES ELECTRIQUES
Température maximum au conducteur: 90°C
Température ambiante : 30°C

FFX300 1mRZ1-R
Intensité admissible (amp)

Section des conducteurs	Méthode de référence 4(Isoles dans des conduits encastrés dans des parois thermiquement isolantes)	Méthode de référence 3(Isoles dans des conduits encastrés dans des parois ou dans des caniveaux femmes)		Méthode de référence 1 (fixation directe		Méthode référence 11(sur des chemins de cables perforés) ou Méthode de référence 13 (à l'air libre)
	Un cable avec 3 ou 4 conducteurs triphasés a.c.	Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.	Un cable avec 3 ou 4 conducteurs triphasés a.c.	Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.	Un cable avec 3 ou 4 conducteurs triphasés a.c.	Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.	Un cable avec 3 ou 4 conducteurs triphasés a.c.
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42

Chute de tension

Section des conducteurs	Cable avec 2 conducteurs d.c.	Un cable avec 2 conducteurs monophasés a.c	Un cable avec 3 ou 4 conducteurs triphasés a.c.
1	2	3	4
mm2	mV/A/m	mV/A/m	mV/A/m
1.5	31	31	27
2.5	19	19	16
4	12	12	10
