300V Isolant Mica+LSZH & Gaine LSZH Cable d'Alarme Incendie

JE-H(St)H…Bd FE180 E90. (CU/MICA+LSZH/OSCR/LSZH 300V Classe 1 )
JE-H(St)H…Bd FE180 E90 BMK* (CU/MICA+LSZH/OSCR/LSZH 300V Classe 1)

300V Mica+LSZH Insulated & LSZH Sheathed Fire Alarm Cables

UTILISATION
Les câbles sont utilisés pour le câblage interne de la construction quand les l'intégrité du circuit lors de feu est primordiale. Les câbles sont destinés à une utilisation en lutte contre l'incendie des plantes avec spécial céramies isolant silicone, avec ou sans feuille d'aluminium et gaine extérieure LSZH. L'alarme incendie câbles avec 30 90 15 minutes l'intégrité du circuit doit être utilisé pour contrôler les tensions et de transfert de données d'alarme et de systèmes d'alarme incendie, un système où l'intégrité du circuit e30/e60/e90 selon le système de mise en conformité avec DIN 4102-12 est nécessaire. Le circuit de l'intégrité est garanti par une tension d'essai de 110v.

NORMALISATION
VDE 0815

COMPORTEMENTS AU FEU

Integrite de circuits

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

Integrite de circuit du système

DIN 4102-12, E30 Selon lay system

Non propagateur de la flamme

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1

Non propagateur de l incendie

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4

Sans Halogène

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1

Faible Corrosivité

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2

Faible Fumée

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2

Faible Toxicité

NES 02-713; NF C 20-454

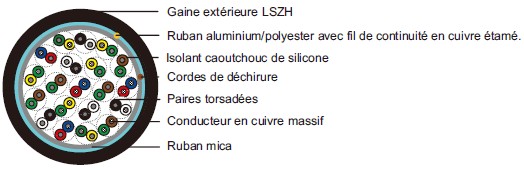

DESCRIPTIF DU CÂBLE
Âme: Solides recuit nu ou cuivre étamé entreprises 0.6/0.8/0.9mm selon classe 1 de VDE 0295/IEC
60228.
Barrière coupe feu: Ruban mica.
Isolation: Thermoplastique LSZH type composé LTS3 selon DIN VDE 0207-23.
Câblage Elements: Les conducteurs isolés sont torsadés pour former des paires avec longueurs divers pour minimiser la diaphonie. Deux- câble à paire avaient quatre quads
Câblage: Les paires sont câblés ensemble.Jusqu'à 8 paires et après 8 paires , 4 torsion de groupe forme un paquet, les paquets sont torsadés ensemble.
Câble de base Assemblée: Les paires torsadées sont bloqués à l'âme en couches.
Base d'emballage: Un ou plusieurs rubans de polyester non hygroscopiques sont enroulés en élice ou longitudinalement étendu avec un chevauchement avant le revêtement.
Blindage: Un stratifié ruban aluminium/polyester est mis en contact avec fil de continuité en cuivre massif section 0.6mm ou 0.8 mm sq.
Cordes de déchirure: Nylon fil de déchirement peuvent être placés en parallèle pour les noyaux pour faciliter l'enlèvement gaine.
Fil de drain: Une solide étamé terre/continuité fil doit être posé longitudinalement pour câbles blindés.
Gaine extérieure: Thermoplastique LSZH compound HM2 selon DIN VDE 0207-24. résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti rongeurs et des propriétés antitermites peuvent être proposés en option

REPÉRAGE DES CONDUCTEURS
Quad couleur dans chaque paquet:
Pair 1: Bleu-Rouge
Pair 2: Vert-Jaune
Pair 3: Vert-Brun
Pair 4: Blanc-Noir
Chaque faisceau est identifié par un numéro hélice.

TYPE CODE
JE- Câble d'alarme incendie
H Sans Halogène
Bd Faisceaux en couches
(St) Bande synthetic lamineee d'Aluminium
FE 180 Intégrité de l'isolation (950°C 180 minutes)
E90 90 minutes Intégrité de circuits

CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage (Installation fixe): -30°C – +90°C
Température ambiante d'utilisation en statique, plage (Installation mobile): -20°C – +50°C
Rayon de courbure minimum: 8 x Diamètre extérieur du câble

CARACTERISTIQUES ELECTRIQUES

Diamètre de conducteur

mm

0.8

Section des conducteurs

mm2

0.5

Résistance maximale du conducteur @20°C

Ω/km

34.6

Résistance de boucle maximum @20°C

Ω/km

73.2

Résistance d'isolement minimum @500V DC @20°C

MΩ.km

100

Atténuation maximale moyenne @0.8KHz

dB/km

1.1

Capacité nominale mutuelle

nF/km

120

Déséquilibre de capacité maximale K1 @0.8KHz paire/paire

pF/100m

200

Voltage de travail

V

300

Épaisseur sur isolant nominale

mm

0.4

Diamètre de conducteur isolé nominale

mm

1.6

CONSTRUCTION PARAMETERS

VDE CODE: JE-mH(St)H…x2x0.8 Bd FE180 E90 /JE-H(St)H…x2x0.8 Bd FE180/E90 BMK*

Type de cable

Nombre de paires

épaisseur sur isolant nominale

épaisseur de la gaine

Diamètre extérieure nominale

Masse approx.





mm

mm

mm

kg/km

0.8mm Conducteur, 1.6mm fils isolés

JE-H(St)H...2x2x0.8 Bd FE180/E90 BMK*

2

0.4

1.0

12.8

177

JE-H(St)H...4x2x0.8 Bd FE180/E90 BMK*

4

0.4

1.0

16.3

284

JE-H(St)H...8x2x0.8 Bd FE180/E90 BMK*

8

0.4

1.0

20.3

447

JE-H(St)H...12x2x0.8 Bd FE180/E90 BMK*

12

0.4

1.2

23.9

615

JE-H(St)H...16x2x0.8 Bd FE180/E90 BMK*

16

0.4

1.2

26.6

756

JE-H(St)H...20x2x0.8 Bd FE180/E90 BMK*

20

0.4

1.2

29.4

921

JE-H(St)H...32x2x0.8 Bd FE180/E90 BMK*

32

0.4

1.4

30.7

1074

JE-H(St)H...40x2x0.8 Bd FE180/E90 BMK*

40

0.4

1.4

33.6

1278

JE-H(St)H...52x2x0.8 Bd FE180/E90 BMK*

52

0.4

1.6

43.7

2011
