Câble Résistant au Feu
300/500V Isolant SR & Gaine LSZH Câble d'Alarme IncendieFFX200P 05SOZ1-U (PH30) (CU/SR/OSCR/LSZH 300/500V Classe 1)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Integrite de circuits |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
Integrite de circuit du système |
DIN 4102-12, E30 Selon lay system |
Non propagateur de la flamme |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
Non propagateur de l incendie |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4 |
Sans Halogène |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1 |
Faible Corrosivité |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2 |
Faible Fumée |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2 |
Faible Toxicité |
NES 02-713; NF C 20-454 |

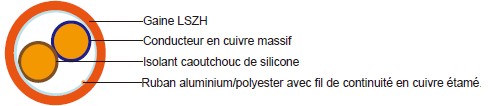

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 1, IEC 60228; Cuivre nu recuit, classe 2, IEC 60228
Isolation: Caoutchouc de silicone résistant au feu type EI2 selon BS 7655-1.1.
Câblage Elements: Conducteurs isolés sont torsadés pour former des paires avec longueurs divers
pour minimiser la diaphonie. Deux- câble à paire avaient quatre quads.
Câblage: Les conducteurs assemblée en couches concentriques avec bourrage non hydroscopique.
Blindage Général: Ruban aluminium/polyester avec fil de continuité en cuivre étamé.
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655 à 6,1(La
catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être
offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti-rongeurs et des
propriétés anti-termites peuvent être offerts en option.
REPÉRAGE DES CONDUCTEURS
Couleur de isolation:
Jusqu'à 6 paires Noir-Rouge / Noir-Bleu / Rouge-Bleu / Jaune-Noir /Jaune-Rouge / Jaune -Bleu
Plue que 6 paires all paires noir-rouge avec ruban demballage numerotes.
Couleur de gaine: Rouge (autres couleurs sur demande).
CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage (Installation fixe): -30°C – +90°C
Température ambiante d'utilisation en statique, plage (Installation mobile): -20°C – +50°C
Rayon de courbure minimum: 7.5 x Diamètre extérieur du câble
CARACTERISTIQUES DIMENSIONNELLES
Type de cable |
épaisseur sur isolant nominale |
épaisseur de la gaine |
Diamètre extérieure nominale |
Masse approx. |
|
mm |
mm |
mm |
kg/km |
1 Paires |
||||
1x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
0.9 |
7.4 |
77 |
1x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
0.9 |
8,7 |
100 |
2 Paires |
||||
2x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.0 |
10.6 |
130 |
2x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.0 |
10.2 |
188 |
3 Paires |
||||
3x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.1 |
11.2 |
196 |
3x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.1 |
12.9 |
223 |
5 Paires |
||||
5x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.2 |
13.7 |
245 |
5x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.3 |
16.7 |
346 |
6 Paires |
||||
6x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.2 |
14.8 |
300 |
6x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.3 |
17.5 |
426 |
10 Paires |
||||
10x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.4 |
18.9 |
378 |
10x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.5 |
23.4 |
541 |
15 Paires |
||||
15x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.5 |
23.2 |
567 |
15x2x1.5 stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.6 |
28.9 |
892 |
20 Paires |
||||
20x2x1 stranded FFX200P 05SOZ1-R (PH30) |
0.6 |
1.6 |
26.2 |
831 |
20x2x1.5stranded FFX200P 05SOZ1-R (PH30) |
0.7 |
1.8 |
32.5 |
1182 |
