Cable Résistant au Feu

Câble Résistant au Feu

300/500V Isolant SR Cables de Commande (2-4 conducteurs)

FFX200 05SZ1-U (PH60) (CU/SR/LSZH 300/500V Classe 1)

FFX200 05SZ1-U (PH60) (CU/SR/LSZH 300/500V Class 1)

UTILISATION
Les câbles sont conçus, fabriqués et testés pour l'application de service d'urgence et le contrôle de circuit de feu.

NORMALISATION
BS 7629-1

COMPORTEMENTS AU FEU

Integrite de circuits

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180);
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)

Integrite de circuit du système

DIN 4102-12, E30 Selon lay system

Non propagateur de la flamme

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2;
VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1

Non propagateur de l incendie

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4

Sans Halogène

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1

Faible Corrosivité

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2

Faible Fumée

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2

Faible Toxicité

NES 02-713; NF C 20-454

TENSION ASSIGNEE
300/500 V

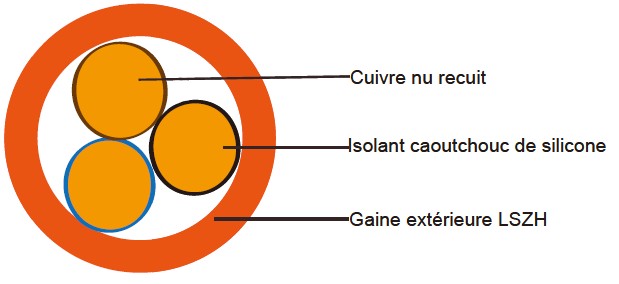

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 1, IEC 60228
Isolation: Composé caoutchouc de silicone résistant au feu type EI2 selon BS 7655-1.1.
Câblage: Conducteur assemblée en couches concentriques avec bourrage non hydroscopique.
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655à 6,1(La catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'hui1le, antirongeurs et des propriétés anti-termites peuvent être offerts en option.

REPÉRAGE DES CONDUCTEURS
Couleur de Isolation, BS7671

Avec fil de terr

Sans fil de terre

2 conducteurs

-

Brun, Bleu

3 conducteurs Jaune/Vert, Brun, Bleu Brun, Gris, Noir
4 conducteurs Jaune/Vert, Brun, Gris, Noir Brun, Gris, Noir, Bleu
5 conducteurs Jaune/Vert,Brun, Gris, Noir, Bleu Brun, Gris, Noir, Bleu, Noir

> 5 conducteurs

Jaune/Vert, noirs avec repérage par

numéros noirs avec repérage par numéros

Couleur de gaine: Noir (autres couleurs sur demande)

CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage: -30°C – +90°C
Température ambiante d'utilisation en statique, plage: -20°C – +50°C
Rayon de courbure minimum: 6 x Diamètre extérieur du câble

CARACTERISTIQUES ELECTRIQUES

Tension d'essai

2000 V r.m.s. x 5'(âme/âme)

Résistance d'isolement

≥300 MΩ x km (à 20°C)

Température maximale sur l'âme en court circuit

350°C

CARACTERISTIQUES DIMENSIONNELLES

Type de câble

Nombre de conducteurs x section des conducteurs

épaisseur sur isolant nominale

épaisseur de la gaine nominale

Diamètre extérieure nominale

Masse approx.



mm2

mm

mm

mm

kg/km

2 conducteurs

FFX200 05SZ1-U (PH60)

2x1.5

0.7

0.9

7.4

70

FFX200 05SZ1-U (PH60)

2x2.5

0.8

1.0

8.8

105

3 conducteurs

FFX200 05SZ1-U (PH60)

3x1.5

0.7

0.9

7.9

93

FFX200 05SZ1-U (PH60)

3x2.5

0.8

1.0

9.4

141

4 conducteurs

FFX200 05SZ1-U (PH60)

4x1.5

0.7

1.0

8.8

122

FFX200 05SZ1-U (PH60)

4x2.5

0.8

1.1

10.4

183

CARACTERISTIQUES ELECTRIQUES
Température maximum au conducteur: 90°C
Température ambiante : 30°C

Intensité admissible (amp)

Section des conducteurs Méthode de référence 4(Isoles dans des conduits encastrés dans des parois thermiquement isolantes) Méthode de référence 3(Isoles dans des conduits encastrés dans des parois ou dans des caniveaux femmes) Méthode de référence 1 (fixation directe Méthode référence 11(sur des chemins de cables perforés) ou Méthode de référence 13 (à l'air libre)
  Un cable avec 3 ou 4 conducteurs triphasés a.c.

Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.

Un cable avec 3 ou 4 conducteurs triphasés a.c.

Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.

Un cable avec 3 ou 4 conducteurs triphasés a.c.

Un cable avec 2 conducteurs mono-phasés a.c. ou d.c.

Un cable avec 3 ou 4 conducteurs triphasés a.c.

1

2

3

4

5

6

7

8

mm2

A

A

A

A

A

A

A

1.5

16.5

22

19.5

24

22

26

23

2.5

22

30

26

33

30

36

32

Chute de tension

Section des conducteurs

Cable avec 2 conducteurs d.c.

Un cable avec 2 conducteurs monophasés a.c

Un cable avec 3 ou 4 conducteurs triphasés a.c.

1

2

3

4

mm2

mV/A/m

mV/A/m

mV/A/m

1.5

31

31

27

2.5

19

19

16
