H05VVC4V5-K

应用及描述

这些电缆适用于干燥,潮湿的环境中,但不能在露天使用。在控制,测量和信号技术中,它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰,如电磁场和杂散频率。在工业厂房,机械和工作流程控制和检查系统中用作信号和脉冲电缆。

标准及认证

  • UNE 21031
  • HD 21.13 S1
  • VDE-0281 p-13
  • CEI 20-20/13
  • CEI 20-35 (EN60332-1)
  • CEI 20-52

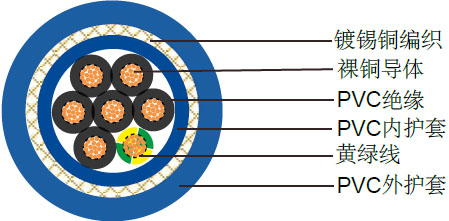

电缆结构

H05VVC4V5-K H05VVC4V5-K
多股柔软裸铜导体
遵循VDE-0295 Cl 5, IEC 60228 Cl-5
PVC T12绝缘, 遵循DIN VDE 0281第1部分
黄绿接地线(三芯及三芯以上)
线芯的色彩编码遵循VDE-0293
PVC TM2内护套,遵循DIN VDE 0281第1部分
镀锡铜编织屏蔽, 覆盖率大约85%
PVC外护套TM5, 遵循DIN VDE 0281第1部分

技术特性

工作电压 300/500V
测试电压 2000V
动态弯曲半径 10 x Ø
静态弯曲半径 5 x Ø
应用时的工作温度 -5º C to +70º C
静态时可承受的温度 -40º C to +70º C
阻燃 IEC 60332.1
绝缘电阻 20 MΩ x km

电缆参数

线规 芯数 x 导体截面积 标称绝缘厚度 标称内护套厚度 标称外护套厚度 标称外径 标称铜的重量 标称电缆重量
  # x mm² mm mm mm mm kg/Km kg/km
20(16/32) 2 x 0,50 0.6 0.7 0.9 7,7 35 105
18(24/32) 2 x 0,75 0.6 0.7 0.9 8 39 115
17(32/32) 2 x 1,0 0.6 0.7 0.9 8,2 44 125
16(30/30) 2 x 1,50 0.7 0.7 1.0 9,3 58 160
14(30/50) 2 x 2,50 0.8 0.7 1.1 10,7 82 215
20(16/32) 3 x 0,50 0.6 0.7 0.9 8 40 115
18(24/32) 3 x 0,75 0.6 0.7 0.9 8,3 47 125
17(32/32) 3 x 1,0 0.6 0.7 1.0 8,8 54 145
16(30/30) 3 x 1,50 0.7 0.7 1.0 9,7 73 185
14(30/50) 3 x 2,50 0.8 0.7 1.1 11,3 106 250
20(16/32) 4 x 0,50 0.6 0.7 0.9 8,5 44 125
18(24/32) 4 x 0,75 0.6 0.7 1.0 9,1 58 155
17(32/32) 4 x 1,0 0.6 0.7 1.0 9,4 68 170
16(30/30) 4 x 1,50 0.7 0.7 1.1 10,7 93 220
14(30/50) 4 x 2,50 0.8 0.8 1.2 12,6 135 305
20(16/32) 5 x 0,50 0.6 0.7 1.0 9,3 55 155
18(24/32) 5 x 0,75 0.6 0.7 1.1 9,7 66 175
17(32/32) 5 x 1,0 0.6 0.7 1.1 10,3 78 200
16(30/30) 5 x 1,50 0.7 0.8 1.2 11,8 106 265
14(30/50) 5 x 2,50 0.8 0.8 1.3 13,9 181 385
20(16/32) 7 x 0,50 0.6 0.7 1.1 10,8 69 205
18(24/32) 7 x 0,75 0.6 0.7 1.2 11,5 84 250
17(32/32) 7 x 1,0 0.6 0.8 1.2 12,2 107 275
16(30/30) 7 x 1,50 0.7 0.8 1.3 14,1 162 395
14(30/50) 7 x 2,50 0.8 0.8 1.5 16,5 238 525
20(16/32) 12 x 0,50 0.6 0.8 1.3 13,3 98 285
18(24/32) 12 x 0,75 0.6 0.8 1.3 13,9 125 330
17(32/32) 12 x 1,0 0.6 0.8 1.4 14,7 176 400
16(30/30) 12 x 1,50 0.7 0.8 1.5 16,7 243 525
14(30/50) 12 x 2,50 0.8 0.8 1.7 19,9 367 745
20(16/32) 18 x 0,50 0.6 0.9 1.3 18,6 147 385
18(24/32) 18 x 0,75 0.6 0.8 1.5 19,9 200 475
17(32/32) 18 x 1,0 0.6 0.8 1.5 20,8 243 525
16(30/30) 18 x 1,50 0.7 0.8 1.7 24,1 338 720
14(30/50) 18 x 2,50 0.8 0.9 2.0 28,5 555 1075
20(16/32) 25 x 0,50 0.6 0.8 1.6 22,1 199 505
18(24/32) 25 x 0,75 0.6 0.9 1.7 23,7 273 625
17(32/32) 25 x 1,0 0.6 0.9 1.7 24,7 351 723
16(30/30) 25 x 1,50 0.7 0.9 2.0 28,6 494 990
14(30/50) 25 x 2,50 0.8 1.0 2.3 34,5 792 1440
20(16/32) 36 x 0.50 0.6 0.9 1.7 24.7 317 620
18(24/32) 36 x 0.75 0.6 0.9 1.8 26.2 358 889
17(32/32) 36 x 1,0 0.6 0.9 1.9 27,6 438 910
16(30/50) 36 x 1,50 0.7 1.0 2.2 32,5 662 1305
14(30/32) 36 x 2,50 0.8 1.0 2.4 38,5 1028 1850
20(16/32) 48 x 0,50 0.6 0.9 1.9 28,3 353 845
18(24/32) 48 x 0,75 0.6 1.0 2.1 30,4 490 1060
17(32/32) 48 x 1,0 0.6 1.0 2.1 31,9 604 1210
16(30/30) 48 x 1,50 0.7 1.1 2.4 37 855 1665
14(30/50) 48 x 2,50 0.8 1.2 2.4 43,7 1389 2390
20(16/32) 60 x 0,50 0.6 1.0 2.1 31,1 432 1045
18(24/32) 60 x 0,75 0.6 1.0 2.3 329 576 1265
17(32/32) 60 x 1,0 0.6 1.0 2.3 34,7 720 1455
16(30/30) 60 x 1,50 0.7 1.1 2.4 39,9 1050 1990
14(30/50) 60 x 2,50 0.8 1.2 2.4 47,2 1706 2870
