05Z1-K/07Z1-K
应用及描述
这些无卤单芯电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体。因此它适合用于一些公共场合，如医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。
标准及认证
- UNE 211002
- HD 21.15
- EN 60332-1 / EN 50266 / EN 50267-1 / EN 50267-2 / EN 61034
- NF C 32-070 / IEC 60332-3 / IEC 60754-1 / IEC 60754-2 / IEC 61034

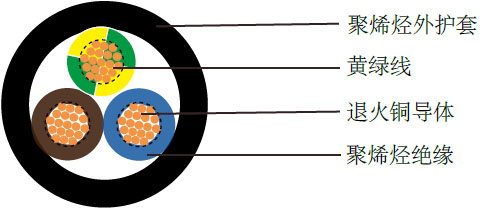

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循IEC 60228. |
| 单层无毒防火聚烯烃绝缘 |
| 色彩编码遵循EN 50334，6芯及以上: 黑色数字标注 + 黄绿色 |
| 聚烯烃外护套，遵循UNE 21123-4 |
技术特性
应用时的工作温度
| 工作电压 |
300/500V(05Z1-K), 450/750V(07Z1-K) |
| 测试电压 |
5000V |
| 最小弯曲半径 |
5 x Ø |
| 工作温度 |
+5º C - +70º C |
| 短路时可达到的温度 |
+160℃ |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
| 05Z1-K |
| 20(16/32) |
2 x 0,50 |
0.5 |
1.9 |
8 |
| 18(24/32) |
2 x 0,75 |
0.6 |
2.3 |
11 |
| 17(32/32) |
2 x 1,0 |
0.6 |
2.4 |
14 |
| 07Z1-K |
| 16(30/30) |
1 x 1.5 |
0.7 |
2.9 |
20 |
| 14(50/30) |
1 x 2.5 |
0.8 |
3.5 |
31 |
| 12(56/28) |
1 x 4 |
0.8 |
4.1 |
46 |
| 10(84/28) |
1 x 6 |
0.8 |
4.8 |
65 |
| 8(80/26) |
1 x 10 |
1.0 |
6 |
108 |
| 6(128/26) |
1 x 16 |
1.0 |
7.2 |
167 |
| 4 (200/26) |
1 x 25 |
1.2 |
8.8 |
258 |
| 2 (280/26) |
1 x 35 |
1.2 |
9.7 |
341 |
| 1 (400/26) |
1 x 50 |
1.4 |
11.5 |
496 |
| 2/0 (356/24) |
1 x 70 |
1.4 |
13.3 |
680 |
| 3/0 (485/24) |
1 x 95 |
1.6 |
15.4 |
919 |
| 4/0 (614/24) |
1 x 120 |
1.6 |
17.2 |
1146 |
| 300 MCM (765/24) |
1 x 150 |
1.8 |
18.6 |
1385 |
| 350 MCM (944/24) |
1 x 185 |
2.0 |
21 |
1763 |
| 500MCM(1225/24) |
1 x 240 |
2.2 |
25.4 |
2253 |
| - |
5 x 1,50 |
2.4 |
27.8 |
2770 |
