VVF
应用及描述
此电缆可露天安装于干燥的环境中，用于表面布线，板壁暗线，天花板布线或嵌于石膏中。

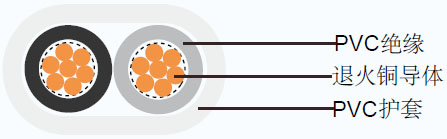

电缆结构
| 导体 |
实心或多股退火铜，1mm²到35mm² |
| 绝缘 |
聚氯乙烯(PVC), 淡灰色 |
| 颜色 |
淡灰色, 黑色 |
| 护套 |
聚氯乙烯(PVC), 白色 |
技术特性
| 最大导体温度 70º C |
| 回路电缆不超过 750V |
| 测试电压 2500V |
电缆参数
| 芯数 |
导体 |
绝缘厚度 |
护套厚度 |
线缆外径 |
露天最大额定电流 |
20°C时的最小绝缘电阻 |
线缆重量 |
| 截面积 |
股数/直径 |
| 最小 |
最大 |
|
mm 2 |
No./mm |
mm |
mm |
mm |
mm |
A |
MOhm/km |
kg/km |
| 2 |
1 |
1/1.13 |
0.8 |
1.4 |
5.2 x 8.0 |
6.4 x 9.4 |
13 |
0.0141 |
75 |
| 2 |
1 |
7/0.40 |
0.8 |
1.4 |
5.4 x 8.0 |
6.6 x 9.8 |
13 |
0.0135 |
75 |
| 2 |
1.5 |
1/1.38 |
0.8 |
1.4 |
5.6 x 8.4 |
6.6 x 10.0 |
17 |
0.0123 |
90 |
| 2 |
1.5 |
7/0.50 |
0.8 |
1.4 |
5.6 x 8.6 |
7.0 x 10.5 |
17 |
0.0116 |
90 |
| 2 |
2.5 |
1/1.78 |
0.8 |
1.4 |
5.8 x 9.2 |
7.2 x 11.0 |
22 |
0.0102 |
110 |
| 2 |
2.5 |
7/0.67 |
0.8 |
1.4 |
6.2 x 9.6 |
7.4 x 11.5 |
22 |
0.0093 |
110 |
| 2 |
4 |
1/2.25 |
0.9 |
1.4 |
6.6 x 10.5 |
7.8 x 12.5 |
30 |
0.0094 |
160 |
| 2 |
4 |
7/0.85 |
0.9 |
1.4 |
6.8 x 11.0 |
8.2 x 13.0 |
30 |
0.0085 |
160 |
| 2 |
6 |
7/1.04 |
0.9 |
1.4 |
7.4 x 12.0 |
8.8 x 14.5 |
37 |
0.0073 |
220 |
| 2 |
10 |
7/1.35 |
1.1 |
1.5 |
8.8 x 15.0 |
10.5 x 17.0 |
52 |
0.0069 |
340 |
| 2 |
16 |
7/1.70 |
1.1 |
1.5 |
9.8 x 17.0 |
11.5 x 19.5 |
69 |
0.0057 |
480 |
| 2 |
25 |
7/2.14 |
1.3 |
1.6 |
11.5 x 20.5 |
13.5 x 23.5 |
91 |
0.0054 |
720 |
| 2 |
35 |
19/1.53 |
1.3 |
1.7 |
13.0 x 23.0 |
15.0 x 26.5 |
112 |
0.0047 |
940 |
