CV

应用及描述

此电缆一般用于在干燥或潮湿环境中的电力分配,可露天安装,也可通过管道安装,或直埋于地下。

电缆结构

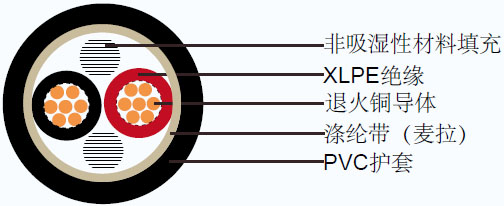

CV
导体 同心实心或多股退火铜导体
绝缘 交联聚乙烯(XLPE)
颜色 2-4芯:黑色, 白色, 红色,绿色
  多于4芯: 黑色线芯加数字标注
填充 非吸湿性材料(可选)
粘合带 涤纶带(麦拉) (可选)
护套 聚氯乙烯(PVC), 黑色

技术特性

最大导体温度 90º C
回路电缆不超过 600V
测试电压 3500V(IEC) 2.5-6mm² 1500V
  10-25mm² 2000V
  35-70mm² 2500V
  95-400mm² 3000V
  500mm² 3500V (JIS)

电缆参数

IEC 60502-1标准电缆

芯数 标称导体截面积 导体股数 近似导体直径 护套厚度 护套厚度 线缆外径 20°C时,导体的最大直流电阻 20°C时,最小绝缘电阻 环境温度40°C时的电流 电缆重量
sqmm mm mm mm mm Ohm/km MOhm/km A kg/km
1 1.5 1 1.38 0.7 1.4 7 12.1 850 29 44
1.5 7 1.56 0.7 1.4 7 12.1 850 29 46
2.5 1 1.78 0.7 1.4 7 7.41 700 39 56
2.5 7 2.01 0.7 1.4 8 7.41 700 39 58
4 1 2.25 0.7 1.4 8 4.61 580 51 73
4 7 2.55 0.7 1.4 8 4.61 580 51 76
6 7 3.12 0.7 1.4 9 3.08 490 65 99
10 7 3.71 0.7 1.4 9 1.83 425 88 135
16 7 4.66 0.7 1.4 10 1.15 350 117 193
25 7 5.86 0.9 1.4 12 0.727 355 157 290
35 7 6.9 0.9 1.4 13 0.524 305 193 382
50 7 7.95 1 1.4 14 0.387 285 232 502
70 18 9.7 1.1 1.4 16 0.268 270 292 707
95 18 11.4 1.1 1.5 18 0.193 235 359 959
120 18 12.9 1.2 1.5 20 0.153 225 418 1194
150 34 14.45 1.4 1.6 22 0.124 240 480 1474
185 34 15.95 1.6 1.7 24 0.0991 240 554 1836
240 34 18.4 1.7 1.8 27 0.0754 225 658 2386
300 55 20.75 1.8 1.9 30 0.0601 210 760 2977
400 55 23.4 2 2 33 0.047 200 893 3781
500 55 26.61 2.2 2.1 37 0.0366 200 1034 4824
630 55 29.95 2.4 2.2 41 0.0283 200 1194 6195
2 1.5 1 1.38 0.7 1.8 12 12.1 850 27 99
1.5 7 1.56 0.7 1.8 12 12.1 850 27 116
2.5 1 1.78 0.7 1.8 13 7.41 700 32 140
2.5 7 2.01 0.7 1.8 13 7.41 700 32 146
4 1 2.25 0.7 1.8 14 4.61 580 42 180
4 7 2.55 0.7 1.8 14 4.61 580 42 189
6 7 3.12 0.7 1.8 15 3.08 490 56 242
10 7 3.71 0.7 1.8 17 1.83 425 75 321
16 7 4.66 0.7 1.8 18 1.15 350 98 452
25 7 5.86 0.9 1.8 22 0.727 355 131 671
35 7 6.9 0.9 1.8 24 0.524 305 156 876
50 7 7.95 1 1.8 26 0.387 285 198 1142
70 18 9.7 1.1 1.9 31 0.268 270 240 1612
95 18 11.4 1.1 2 35 0.193 235 289 2180
120 18 12.9 1.2 2.1 38 0.153 225 340 2719
150 34 14.45 1.4 2.2 42 0.124 240 380 3350
185 34 15.95 1.6 2.4 47 0.0991 240 490 4168
240 34 18.4 1.7 2.6 52 0.0754 225 546 5412
300 55 20.75 1.8 2.7 58 0.0601 210 630 6,722
400 55 23.4 2 3 64 0.0470 200 780 8,557
500 55 26.61 2.2 3.2 72 0.0366 200 969 10903
630 55 29.95 2.4 3.5 80 0.0283 200 1070 13987
3 1.5 1 1.38 0.7 1.8 12     22 133
1.5 7 1.56 0.7 1.8 13 12.1 850 22 138
2.5 1 1.78 0.7 1.8 13 7.41 700 29 171
2.5 7 2.01 0.7 1.8 14 7.41 700 29 179
4 1 2.25 0.7 1.8 14 4.61 580 38 226
4 7 2.55 0.7 1.8 15 4.61 580 38 236
6 7 3.12 0.7 1.8 16 3.08 490 48 309
10 7 3.72 0.7 1.8 17 1.83 425 66 421
16 7 4.69 0.7 1.8 19 1.15 350 88 605
25 7 5.90 0.9 1.8 23 0.727 355 119 911
35 7 6.95 0.9 1.8 25 0.524 305 147 1204
50 7 8.00 1 1.8 28 0.387 285 177 1582
70 18 9.73 1.1 1.9 33 0.268 270 224 2260
95 18 11.45 1.1 2.1 37 0.193 235 275 3068
120 18 12.95 1.2 2.2 41 0.153 225 320 3835
150 18 14.27 1.4 2.3 45 0.124 240 366 4726
185 34 15.98 1.6 2.5 50 0.0991 240 422 5889
240 34 18.47 1.7 2.7 56 0.0754 225 497 7658
300 34 20.68 1.8 2.9 62 0.0601 210 568 9558
400 55 23.39 2 3.2 69 0.0470 200 658 12170
500 55 26.67 2.2 3.4 77 0.0366 200 748 15524
630 55 30.00 2.4 3.7 86 0.0283 200 843 19946
4 1.5 1 1.38 0.7 1.8 13 12.1 850 22 157
1.5 7 1.56 0.7 1.8 13 12.1 850 22 164
2.5 1 1.78 0.7 1.8 14 7.41 700 29 207
2.5 7 2.01 0.7 1.8 15 7.41 700 29 216
4 1 2.25 0.7 1.8 15 4.61 580 38 278
4 7 2.55 0.7 1.8 16 4.61 580 38 290
6 7 3.12 0.7 1.8 17 3.08 490 48 384
10 7 3.72 0.7 1.8 19 1.83 425 66 530
16 7 4.69 0.7 1.8 21 1.15 350 88 771
25 7 5.90 0.9 1.8 25 0.727 355 119 1170
35 7 6.95 0.9 1.8 28 0.524 305 147 1554
50 7 8.00 1 1.9 31 0.387 285 177 2063
70 18 9.73 1.1 2.1 36 0.268 270 224 2964
95 18 11.45 1.1 2.2 41 0.193 235 275 4009
120 18 12.95 1.2 2.3 45 0.153 225 320 5016
150 18 14.27 1.4 2.5 50 0.124 240 366 6206
180 34 15.98 1.6 2.7 55 0.0991 240 422 7731
240 34 18.47 1.7 2.9 62 0.0754 225 497 10058
300 34 20.68 1.8 3.1 68 0.0601 210 568 12553
400 55 23.39 2 3.4 76 0.0470 200 658 15984
500 55 26.67 2.2 3.7 86 0.0366 200 748 20433
630 55 30.00 2.4 4 95 0.0283 200 843 26256

JIS C 3605电缆

芯数 标称导体截面积 导体股数 近似导体直径 护套厚度 护套厚度 线缆外径 20°C时,导体的最大直流电阻 20°C时,最小绝缘电阻 环境温度40°C时的电流 电缆重量
sqmm mm mm mm mm Ohm/km MOhm/km A kg/km
1 2.5 1 1.78 0.72 1.35 7 7.41 2500 39 55
2.5 7 2.01 0.72 1.35 8 7.41 2500 39 57
4 1 2.25 0.72 1.35 8 4.61 2500 51 72
4 7 2.55 0.72 1.35 8 4.61 2500 51 75
6 7 3.12 0.9 1.35 9 3.08 2500 65 103
10 7 3.71 0.9 1.35 10 1.83 2000 88 139
16 7 4.66 0.9 1.35 11 1.15 1500 117 198
25 7 5.86 1.08 1.35 12 0.727 1500 157 294
35 7 6.9 1.08 1.35 13 0.524 1500 193 387
50 7 7.95 1.35 1.35 15 0.387 1500 232 514
70 18 9.7 1.35 1.35 17 0.268 1500 292 716
95 18 11.4 1.8 1.35 19 0.193 1500 359 986
120 18 12.9 1.8 1.35 21 0.153 1500 418 1217
150 34 14.45 1.8 1.35 22 0.124 1000 480 1478
185 34 15.95 2.25 1.53 25 0.0991 1000 554 1866
240 34 18.4 2.25 1.62 28 0.0754 1000 658 2411
300 55 20.75 2.25 1.71 31 0.0601 900 760 2993
400 55 23.4 2.25 1.8 34 0.047 800 893 3778
500 55 26.61 2.7 1.89 38 0.0366 800 1034 4846
2 2.5 1 1.78 0.72 1.35 12 7.41 2500 29 120
2.5 7 2.01 0.72 1.35 12 7.41 2500 29 126
4 1 2.25 0.72 1.35 13 4.61 2500 38 157
4 7 2.55 0.72 1.35 13 4.61 2500 38 167
6 7 3.12 0.9 1.35 15 3.08 2500 48 229
10 7 3.71 0.9 1.35 16 1.83 2000 66 307
16 7 4.66 0.9 1.35 18 1.15 1500 88 435
25 7 5.86 1.08 1.35 21 0.727 1500 119 649
35 7 6.9 1.08 1.44 24 0.524 1500 147 861
50 7 7.95 1.35 1.44 27 0.387 1500 177 1145
70 18 9.7 1.35 1.62 31 0.268 1500 224 1611
95 18 11.4 1.8 1.89 37 0.193 1500 275 2278
120 18 12.9 1.8 1.89 40 0.153 1500 320 2793
150 18 14.45 1.8 2.07 44 0.124 1000 366 3405
185 34 15.95 2.25 2.34 49 0.0991 1000 422 4300
240 34 18.4 2.25 2.43 54 0.0754 1000 497 5509
300 34 20.75 2.25 2.7 59 0.0601 900 568 6844
3 2.5 1 1.78 0.72 1.35 12 7.41 2500 29 149
2.5 7 2.01 0.72 1.35 13 7.41 2500 29 157
4 1 2.25 0.72 1.35 13 4.61 2500 38 201
4 7 2.55 0.72 1.35 14 4.61 2500 38 213
6 7 3.12 0.9 1.35 16 3.08 2500 48 297
10 7 3.71 0.9 1.35 17 1.83 2000 66 408
16 7 4.66 0.9 1.35 19 1.15 1500 88 591
25 7 5.86 1.08 1.35 23 0.727 1500 119 891
35 7 6.9 1.08 1.53 25 0.524 1500 147 1200
50 7 7.95 1.35 1.71 30 0.387 1500 177 1625
70 18 9.7 1.35 1.71 34 0.268 1500 224 2277
95 18 11.4 1.8 1.98 40 0.193 1500 275 3192
120 18 12.9 1.8 1.98 43 0.153 1500 320 3931
150 18 14.45 1.8 2.16 47 0.124 1000 366 4798
185 34 15.95 2.25 2.43 52 0.0991 1000 422 6052
240 34 18.4 2.25 2.61 58 0.0754 1000 497 7807
300 34 20.75 2.25 2.79 63 0.0601 900 568 9682
4 2.5 1 1.78 0.72 1.35 13 7.41 2500 29 183
2.5 7 2.01 0.72 1.35 14 7.41 2500 29 192
4 1 2.25 0.72 1.35 14 4.61 2500 38 250
4 7 2.55 0.72 1.35 15 4.61 2500 38 265
6 7 3.12 0.9 1.35 17 3.08 2500 48 374
10 7 3.71 0.9 1.35 19 1.83 2000 66 519
16 7 4.66 0.9 1.35 21 1.15 1500 88 758
25 7 5.86 1.08 1.44 25 0.727 1500 119 1160
35 7 6.9 1.08 1.62 28 0.524 1500 147 1564
50 7 7.95 1.35 1.8 33 0.387 1500 177 2129
70 18 9.7 1.35 1.8 37 0.268 1500 224 2974
95 18 11.4 1.8 2.16 44 0.193 1500 275 4184
120 18 12.9 1.8 2.16 48 0.153 1500 320 5159
150 34 14.45 1.8 2.43 52 0.124 1000 366 6317
185 34 15.95 2.25 2.61 58 0.0991 1000 422 7937
