H05VV-F/SJT
应用及描述
这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下，也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括：固定安装在家具，隔断墙，装饰，和预留的建筑设施中。他们是不适合户外使用，工业（服装制造除外）或农业应用。
标准及认证
- <HAR> HD21.5 S3
- VDE-0281 P-5 & P-2
- UL 62 (SJT)
- VW-1
- CSA 22.2 No 49
- FT-1
- CE低压73/23/EEC & 93/68/EEC指令
- IEC 60227-5
- ROHS认证

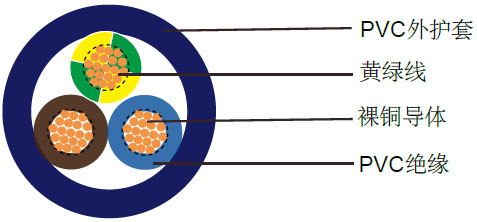

电缆结构
| 柔软裸铜导体 |
| 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准 |
| PVC绝缘T12类，遵循VDE-0281第一部分 |
| 色彩编码遵循VDE-0293-308 |
| 黄绿接地线（三芯及三芯以上） |
| PVC外护套TM2 |
技术特性
| 工作电压 |
VDE: 300/500V |
| |
UL/CSA: 300V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5 x Ø |
| 静态弯曲半径 |
4 x Ø |
| 应用时的工作温度 |
-5º C to + 70º C |
| 静态时可承受的温度 |
-40º C to + 70º C |
| 阻燃 |
IEC 60332.1, VW-1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| 17(32/32) |
2 x 1 |
0.6 |
0.8 |
7.2 |
19.2 |
56 |
| 17(32/32) |
3 x 1 |
0.6 |
0.8 |
7.6 |
28.8 |
73 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
8.6 |
38.4 |
86 |
| 17(32/32) |
5 x 1 |
0.6 |
0.9 |
9.4 |
48 |
105 |
| 16(30/30) |
2 x 1.5 |
0.7 |
0.8 |
7.6 |
28 |
82 |
| 16(30/30) |
3 x 1.5 |
0.7 |
0.9 |
8.3 |
44 |
96 |
| 16(30/30) |
4 x 1.5 |
0.7 |
1.0 |
9.3 |
58 |
117 |
| 16(30/30) |
5 x 1.5 |
0.7 |
1.1 |
10.4 |
72 |
144 |
| 14(30/50) |
2 x 2.5 |
0.8 |
1.0 |
9.2 |
48 |
118 |
| 14(30/50) |
3 x 2.5 |
0.8 |
1.1 |
10 |
72 |
152 |
| 14(30/50) |
4 x 2.5 |
0.8 |
1.1 |
10.9 |
96 |
192 |
| 14(30/50) |
5 x 2.5 |
0.8 |
1.2 |
12.2 |
120 |
243 |
| 12(56/28) |
2 x 4 |
0.8 |
1.1 |
10.6 |
76 |
195 |
| 12(56/28) |
3 x 4 |
0.8 |
1.2 |
11.5 |
115 |
235 |
| 12(56/28) |
4 x 4 |
0.8 |
1.2 |
12.4 |
154 |
300 |
| 12(56/28) |
5 x 4 |
0.8 |
1.4 |
14.1 |
192 |
361 |
