3+E聚氯乙烯绝缘,聚氯乙烯护套铠装电缆 0.6/1kV

应用及描述

3+E聚氯乙烯绝缘,聚氯乙烯护套铠装电缆 0.6/1kV电缆用于总线,支线和支电路中,在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道,直埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

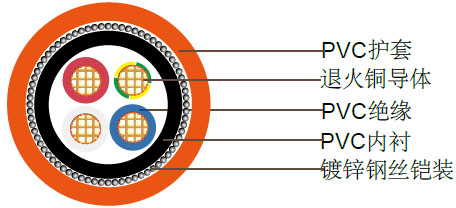

电缆结构

3+E聚氯乙烯绝缘,聚氯乙烯护套铠装电缆 0.6/1kV
导体 退火铜
绝缘 聚氯乙烯 PVC V-90
绝缘颜色 3C + E – 红色,白色,蓝色,黄绿色
内衬 聚氯乙烯 PVC 5V-90
内衬颜色 黑色
铠装 镀锌钢丝
护套 聚氯乙烯 PVC 5V-90
护套颜色 橘色,也可选择其他颜色

技术特性

导体截面积 额定电流 电气性能
暴露在空气中 直埋 埋于管道中 20°C时的最大直流电阻 75°C时的最大交流电阻 电抗 75°C时三相电的电压降
mm² A A A Ohm/km Ohm/km Ohm/km mV/A
1.5 15 24 19 13.6 16.5 0.111 28.6
2.5 22 34 26 7.41 9.01 0.102 15.6
4 29 44 34 4.61 5.61 0.102 9.71
6 37 55 43 3.08 3.75 0.0967 6.49
10 51 74 57 1.83 2.23 0.0906 3.86
16 68 96 74 1.15 1.40 0.0861 2.43
25 91 125 96 0.727 0.884 0.0853 1.54
35 110 150 115 0.524 0.638 0.0826 1.11
50 135 180 140 0.387 0.471 0.0797 0.829
70 170 220 175 0.268 0.327 0.0770 0.583
95 215 265 210 0.193 0.236 0.0766 0.431
120 245 300 240 0.153 0.188 0.0743 0.351
150 280 335 270 0.124 0.153 0.0745 0.296
185 325 380 310 0.0991 0.123 0.0744 0.251
240 385 440 370 0.0754 0.0955 0.0735 0.210

电缆参数

标称导体截面积 导体股数/直径 标称绝缘厚度 标称接地线截面积 标称接地线绝缘厚度 内衬外径 铠装直径 标称线缆外径 电缆重量
mm²   mm mm² mm mm mm mm kg/km
1.5 7/0.50 0.8 1.5 0.8 9.8 0.9 15.4 400
2.5 7/0.67 0.8 2.5 0.8 10.9 0.9 16.5 545
4 7/0.85 1.0 2.5 0.8 12.5 1.25 18.8 770
6 7/1.04 1.0 2.5 0.8 13.7 1.25 20.0 880
10 7/1.35 1.0 4.0 1.0 15.8 1.25 22.1 1160
16 7/1.70 1.0 6.0 1.0 18.1 1.6 25.1 1560
25 7/2.14 1.2 6.0 1.0 21.8 1.6 28.8 2100
35 7/2.65 1.2 10 1.0 23.8 1.6 30.3 2480
50 19/1.89 1.4 16 1.0 26.7 2.0 34.1 3140
70 19/2.24 1.4 25 1.2 31.4 2.0 39.8 4455
95 19/2.65 1.6 25 1.2 35.9 2.5 43.9 5520
120 19/2.94 1.6 35 1.2 39.5 2.5 47.5 6790
150 19/3.28 1.8 50 1.4 43.2 2.5 53.4 7970
185 37/2.65 2.0 70 1.4 48.0 2.5 58.7 9660
240 37/2.94 2.2 95 1.6 54.9 2.5 66.0 12330
