4+E聚氯乙烯绝缘，聚氯乙烯护套非铠装电缆,0.6/1kV

应用及描述

4+E聚氯乙烯绝缘，聚氯乙烯护套非铠装电缆,0.6/1kV电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。

标准

• AS/NZS 5000.1
• AS/NZS 3008
• AS/NZS 1125

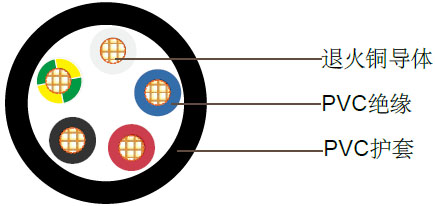

电缆结构

技术特性

导体截面积	额定电流			电气性能
	暴露在空气中	直埋	埋于管道中	20°C时的最大直流电阻	75°C时的最大交流电阻	电抗	75°C时三相电的电压降
mm²	A	A	A	Ohm/km	Ohm/km	Ohm/km	mV/A
1.5	15	13	19	13.6	16.5	0.111	28.6
2.5	22	18	26	7.41	9.01	0.102	15.6
4	29	24	34	4.61	5.61	0.102	9.71
6	37	31	43	3.08	3.75	0.0967	6.49
10	51	42	57	1.83	2.23	0.0906	3.86
16	68	56	74	1.15	1.40	0.0861	2.43
25	91	79	96	0.727	0.884	0.0853	1.54
35	110	92	115	0.524	0.638	0.0826	1.11
50	135	110	140	0.387	0.471	0.0797	0.829
70	170	140	175	0.268	0.327	0.0770	0.583
95	215	165	210	0.193	0.236	0.0766	0.431
120	245	195	240	0.153	0.188	0.0743	0.351
150	280	225	270	0.124	0.153	0.0745	0.296
185	325	260	310	0.0991	0.123	0.0744	0.251
240	385	305	370	0.0754	0.0955	0.0735	0.210

电缆参数
