3芯聚氯乙烯绝缘扁线,450/750V
应用及描述
3芯聚氯乙烯绝缘扁线,450/750V电缆用于综合布线，在住宅，商业和工业设施不受机械损伤的地方可敷设于管道，直埋或地下管道安装使用。适用于双向或中间开关应用。
标准
- AS/NZS 5000.2
- AS 1125
- AS 3808

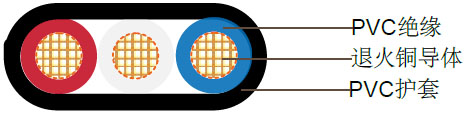

电缆结构
| 导体 |
退火铜 |
| |
最大工作温度：90°C |
| 绝缘 |
PVC V90 |
| 绝缘颜色 |
3C: 红色,白色,蓝色 |
| 护套 |
聚氯乙烯 PVC 3V90 |
| 护套颜色 |
白色,也可选择其他颜色 |
技术特性
| 导体截面积 |
额定电流 |
电气性能 |
| 暴露在空气中 |
包围在热的绝缘内 |
埋于管道中 |
20°C时的最大直流电阻 |
75°C时的最大交流电阻 |
电抗 |
三相电的电压降 |
| mm² |
A |
A |
A |
Ohm/km |
Ohm/km |
Ohm/km |
mV/A |
| 1 |
14 |
7 |
17 |
18.1 |
27.0 |
0.119 |
54.1 |
| 1.5 |
17 |
9 |
21 |
13.6 |
17.3 |
0.111 |
34.7 |
| 2.5 |
25 |
13 |
29 |
7.41 |
9.45 |
0.102 |
19.0 |
| 4 |
33 |
17 |
37 |
4.61 |
5.85 |
0.102 |
11.8 |
电缆参数
| 标称导体截面积 |
导体股数/直径 |
标称绝缘厚度 |
标称护套厚度 |
标称线缆外径mm |
电缆重量 |
| mm² |
|
mm |
mm |
最小 |
最大 |
kg/km |
| 1.0 |
1/1.13 |
0.6 |
0.9 |
8.8 x 4.1 |
9.3 x 4.4 |
75 |
| 1.5 |
7/0.50 |
0.6 |
0.9 |
9.9 x 4.5 |
10.4 x 4.8 |
95 |
| 2.5 |
7/0.67 |
0.7 |
1 |
12.1 x 5.4 |
12.7 x 5.7 |
145 |
| 4 |
7/0.85 |
0.8 |
1.1 |
14.7 x 6.4 |
15.4 x 6.7 |
220 |
